V posledných rokoch sme priniesli na trh bezpečnostné zámky s vysokou úrovňou kódovania CTM a CTS. CTM bol predstavený o pár rokov skôr a CTS počas minulého roka. Obidva zámky oslovia zákazníka svojimi naozaj veľmi kompaktnými rozmermi. Na strojoch a zariadeniach tak výrazne nevyčnievajú, avšak stále dajú vedieť o svojej prítomnosti pomocou LED indikátorov, ktoré sú reprezentované zelenou, žltou a červenou v prípade CTM a viacfarebnou LED v prípade CTS. Tieto LED indikátory výrazne pomáhajú identifikovať stav zámkov.

Obidva zámky existujú vo vyhotovení na samostatné zapojenie, ale aj na zapojenie do série. Pri sériovom zapojení možno použiť konektor Y a zjednodušiť tak celú inštaláciu. Oba typy umožňujú tiež komunikovať prostredníctvom komunikácie IO Link pomocou modulu Euchner GWY – gateway. Túto možnosť komunikácie prinášajú aj ďalšie nové typy bezpečnostných spínačov, zámkov a systémov Euchner. Vďaka komunikácii po IO link vznikajú rozšírené možnosti diagnostiky. Vybrané verzie CTS a CTM umožňujú nielen diagnostikovať prostredníctvom IO link, ale aj ovládať zamykanie. Obidva systémy spĺňajú úroveň vlastností PLe podľa STN ISO EN 13849 a dosahujú vysokú úroveň kódovania podľa STN ISO EN 14119.

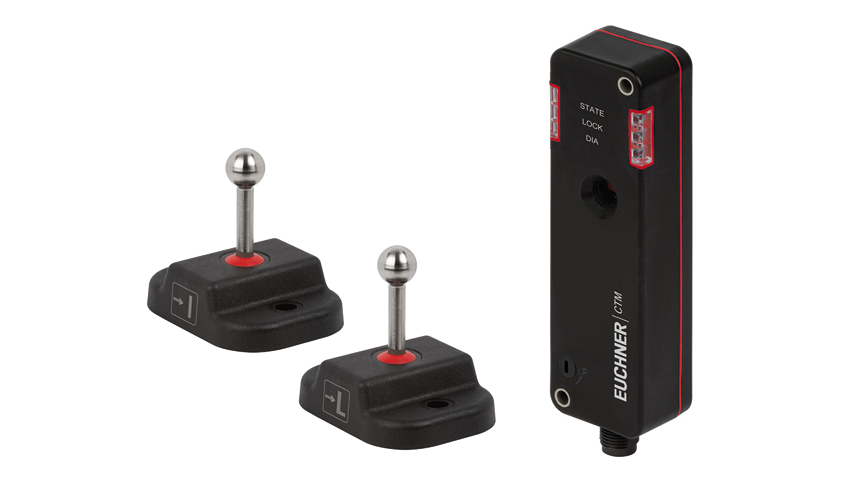

CTM je zámok určený na menšie kryty, zásuvky a okná na strojoch a zariadeniach. So svojou prídržnou silou po zamknutí FZ = 1 000 N dokáže CTM dostatočnou silou blokovať menšie kryty proti otvoreniu. Ako jeden z mála zámkov z nášho portfólia umožňuje spôsob zamykania nielen napätím uzamykať (bez napätia odomknuté), ale možno využiť aj bistabilný spôsob uzamykania, ktorý umožňuje stroj vypnúť, či už zamknutý alebo odomknutý. Tento spôsob zamykania chráni pred nechceným uzamknutím sa vnútri stroja.

Vďaka bistabilnému princípu zamykania možno tiež šetriť energiu. Aktuátory CTM existujú vo vyhotovení s elastomérovým alebo s pružinovým uložením kolíka, ktoré umožňuje jeho jednoduchú hybnosť, a tak ľahšie toleruje nepresnosti. CTM existuje v hygienickom vyhotovení vhodnom do potravinárstva, pričom všetky materiály vyhovujú požiadavkám FDA, majú certifikáciu ECOLAB a plasty vyhovujú EC 10/2011. CTM je po nedávnych redizajnoch výrazne odolnejší proti nárazom a vibráciám.

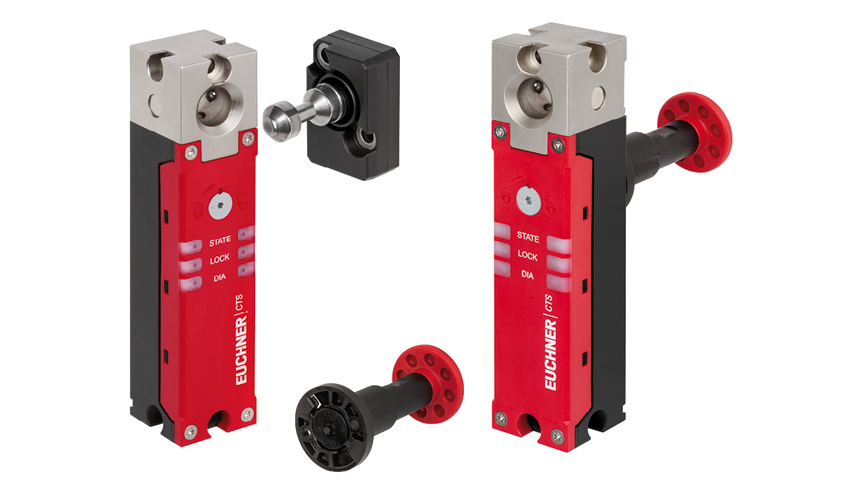

CTS ako odolnejší zámok ponúka prídržnú silu po zamknutí až FZ = 3 000 N. S touto silou prekonáva aj niektoré rozmerovo väčšie zámky z portfólia Euchner. CTS ponúka zamykanie napätím (bez napätia odomknuté) na ochranu procesu a odomykanie napätím (bez napätia zamknuté) na ochranu osôb. Aktuátor umožňuje pomerne veľkú toleranciu nepresnosti vďaka mechanickému vyhotoveniu. V prípade CTS existuje jedno mechanické vyhotovenie aktuátora. CTS možno dodatočne vybaviť únikovým mechanizmom na núdzové otvorenie zvnútra. Pri aktivovaní tohto mechanizmu okamžite dôjde k odomknutiu a vypnutiu bezpečnostných OSSD kontaktov. CTS tiež ponúka ako jeden prvých produktov Euchner možnosť zapojenia do série pri použití jedného M12 8PIN konektora.

Novinkou pri oboch zámkoch je už spomínaná funkcia Flexfunction. Pri zámku CTS bola prezentovaná už od začiatku jeho príchodu na trh, pri CTM bola integrovaná až v posledných mesiacoch. Flexfunction umožňuje zmenu niektorých parametrov pomocou vybraného typu aktuátora. Pri CTM aj CTS je jedným z meniteľných parametrov aktivácia bezpečnostných výstupov v závislosti od toho, či je aktuátor len vložený alebo aj zamknutý. Znamená to, že pri naučení aktuátora s označením L budú bezpečnostné výstupy aktivované až po zamknutí. Ak naučíme aktuátor s označením I, budú bezpečnostné výstupy aktivované už po založení aktuátora do zámku.

Navyše pri CTS môžeme nastaviť zámok tak, aby pracoval vo verzii s vysokou alebo nízkou úrovňou kódovania. Ak naučíme aktuátor s označením HC, bude zámok v režime s vysokou úrovňou kódovania a bude teda reagovať na jeden jediný naučený aktuátor; ak naučíme aktuátor s označením LC, bude zámok reagovať na ktorýkoľvek aktuátor CTS. Zmena parametrov sa uskutočňuje pomocou vybraného aktuátora. Mechanicky sú aktuátory rovnaké, ale čipy integrované v aktuátoroch majú definované parametre rôzne, podľa toho sa nastavuje aj funkcia produktu.

Flexfunction vznikla na základe požiadaviek trhu. Hlavne zmena režimov L a I bola dopytovaná, pretože v niektorých prípadoch postačuje bezpečná kontrola zatvorenia a zamknutie ostáva ako procesná funkcia. V prípade, že je zámok CTM alebo CTS presunutý na iné zariadenie alebo sa zmenia požiadavky na zámky, možno ich resetovať do továrenských nastavení a naučiť ich funkcie podľa aktuálnych požiadaviek.
