Pohony pre valcovaciu stolicu, zariadenia na odvíjanie a prevíjanie zvitkov a systémy dopravníkov zvitkov využívajú elektromotory. „V minulosti nám umiestnenie elektrických komponentov pre malé pomocné pohony spôsobovalo neustále problémy,“ hovorí Cornelius Wolters, projektový manažér výrobcu rozvádzačov Dormann + Winkels, pričom opisuje typický problém, ktorý sa opakovane vyskytuje v rozvádzačoch pre valcovne. Pri použití Rittal RiLine Compact spoločnosť Dormann + Winkels implementuje elegantné riešenie na efektívne umiestnenie veľkých a malých ovládacích prvkov pohonu v rozvádzači.
S RiLine Compact sa čas inštalácie skráti približne o 30 až 40 %.
Cornelius Wolters,
projektový manažér v Dormann + Winkels

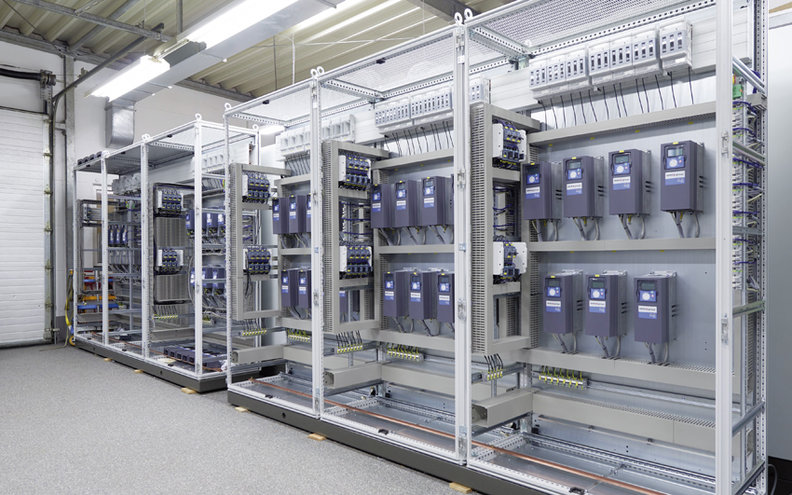

Veľké rozvádzače plné frekvenčných meničov
Nie sú to len veľké elektromotory, ktoré treba napájať energiou. Okrem veľkých hlavných pohonov musí rozvádzač napájať množstvo ďalších malých spotrebičov. V prípade valcovne hliníka za studena ide o pohony čerpadiel, odsávacie jednotky a brzdy. Preto sa v minulosti často pre tieto komponenty plánoval samostatný rozvádzač. Pri systéme frézovania hliníka si zákazník želal, aby bol každý pomocný pohon inštalovaný v rovnakej skrini ako hlavné pohony.
Veľké frekvenčné meniče pre elektrické pohony v rozvádzači sú inštalované v skriniach Rittal TS 8. Pohony sú napájané pomocou centrálnej napájacej jednotky a systému prípojníc. Veľkosť frekvenčných meničov sa mení podľa výkonu elektrických pohonov. Pri najväčších pohonoch inštalovaných vo valcovni hliníka za studena vyžaduje frekvenčný menič kompletný rozvádzač. Celý systém rozvádzača pozostáva z 24 skríň TS 8. Moderné elektrické pohony s frekvenčnými meničmi, ktoré podporujú štvorkvadrantovú prevádzku, môžu pri brzdení dodávať spätne do siete energiu. Tento typ riešenia je obzvlášť účinný, ak všetky frekvenčné meniče využívajú zdieľaný jednosmerný medziobvod. Dormann + Winkels to dosahuje pomocou samostatného dvojpólového systému prípojníc. Práve pri systéme prívodných prípojníc a medziobvode jednosmerného prúd používa Dormann + Winkels systém RiLine PLS od spoločnosti Rittal.
Elegantné riešenie s RiLine Compact
Na výrobu ešte kompaktnejšieho rozvádzača vyvinula spoločnosť Dormann + Winkels riešenie založené na RiLine Compact. RiLine Compact možno použiť aj na stavbu menších rozvádzačov s prípojnicovým systémom. Nové riešenie pozostáva z prípojnicového systému, ktorý je plne chránený proti otrasom. Pevne inštalovaný kryt má štrbiny, cez ktoré možno komponenty pripojiť k prípojnici. Mechanické pripevnenie a kontakt komponentov s integrovaným systémom prípojníc sa vykonáva v jedinom kroku a bez použitia nástrojov. Týmto spôsobom možno RiLine Compact jednoducho vybaviť potrebným rozvádzačom a ochrannými komponentmi, ako sú napríklad spúšťače motorov. Vďaka tomu je inštalácia oveľa jednoduchšia a rýchlejšia ako pri konvenčnom individuálnom zapojení.
Rozvádzač pre valcovňu hliníka za studena využíva systémy RiLine Compact inštalované v rozvádzači z boku. Všetky výstupy pomocných pohonov a menších spotrebičov sú logicky priradené k hlavným pohonom príslušnej sekcie rozvádzača. Vďaka tomu je rozvádzač prehľadnejší a veci sú oveľa jednoduchšie, najmä pri údržbe a servise. Rozšírenia alebo zmeny rozvádzača sú s RiLine Compact tiež mimoriadne jednoduché – jednotlivé rozvádzače a ochranné zariadenia možno bez problémov doplniť alebo vymeniť. Elektrikári v rumunskej valcovni tak profitujú zo zvýšenej bezpečnosti.
