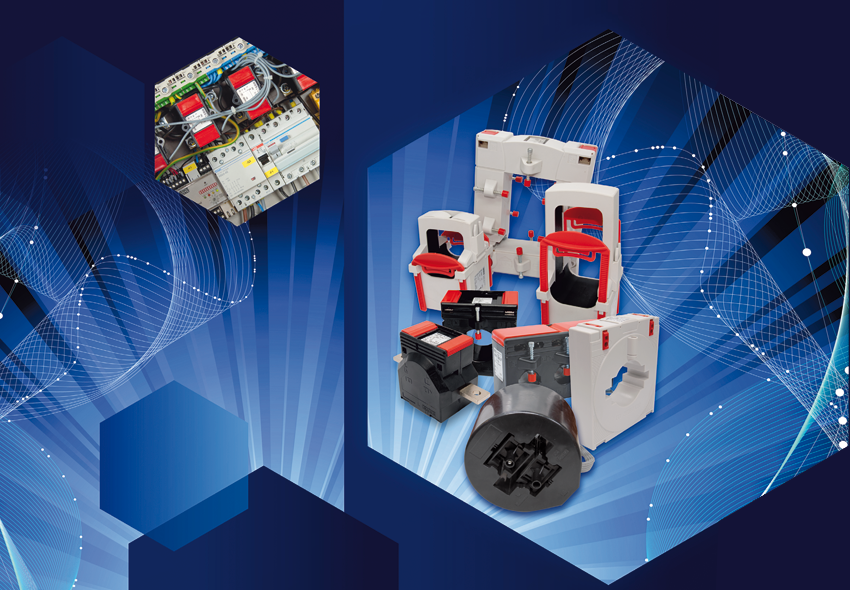

Už osvedčeným radom výrobného programu firmy MBS sú transformátory s rozoberateľným jadrom typu KBR a KBU. Tieto transformátory možno inštalovať dodatočne, bez rozpojenia meraného obvodu a sú teda ideálnym riešením na modernizáciu inštalácie. Obrovským benefitom, ktorým tieto transformátory disponujú, sú malé, kompaktné rozmery, vďaka ktorým sa ľahko montujú aj do zle dostupných miest či obmedzených priestorov, a to iba jednou rukou.

Čerstvou novinkou v oblasti rozobrateľných transformátorov sú dva inovované rady s označením XKBR a XKBU. Dizajnovo sú totožné s východiskovou generáciou KBR a KBU, avšak tieto dve nové vyhotovenia vysoko presne prenášajú prúdové signály do 20 kHz; úvodné písmeno X tu teda značí vhodnosť týchto prístrojov na meranie vyšších harmonických. Samozrejme, možno ich používať aj v klasických, 50 Hz aplikáciách.

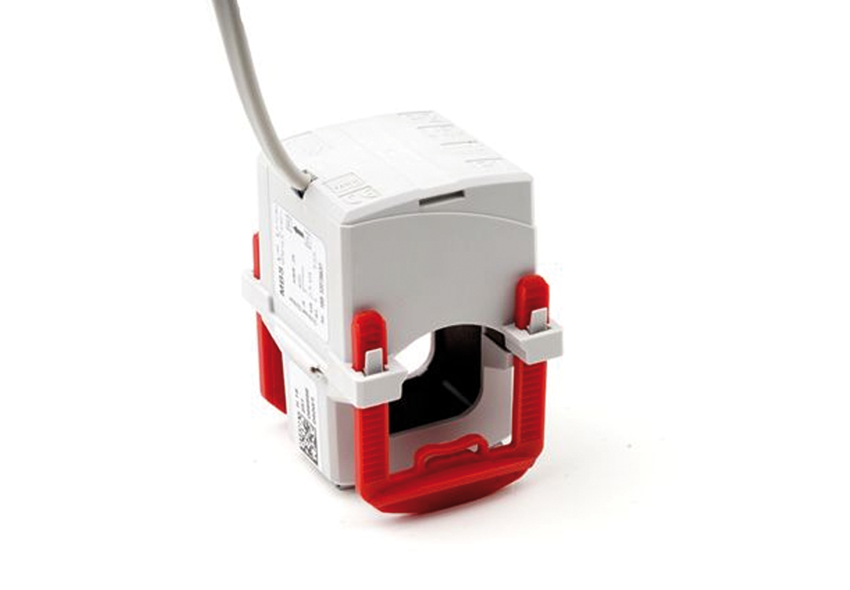

Modely KBR a XKBR sú určené na inštaláciu na vodič s okrúhlym prierezom a ich sekundár je už z výroby osadený prepojovacími vodičmi s danou dĺžkou. Pre výstupný signál 1 A je dĺžka vodiča 2,5 m, pre vyhotovenie 5 A je dostupný kábel s dĺžkou 0,5 m. Na požiadanie možno túto dĺžku prispôsobiť potrebám zákazníka. Integrovaná fixačná spona transformátora umožňuje upevnenie na vodič jednou rukou, pri menších vyhotoveniach je voliteľne dostupná aj príchytka na DIN lištu.

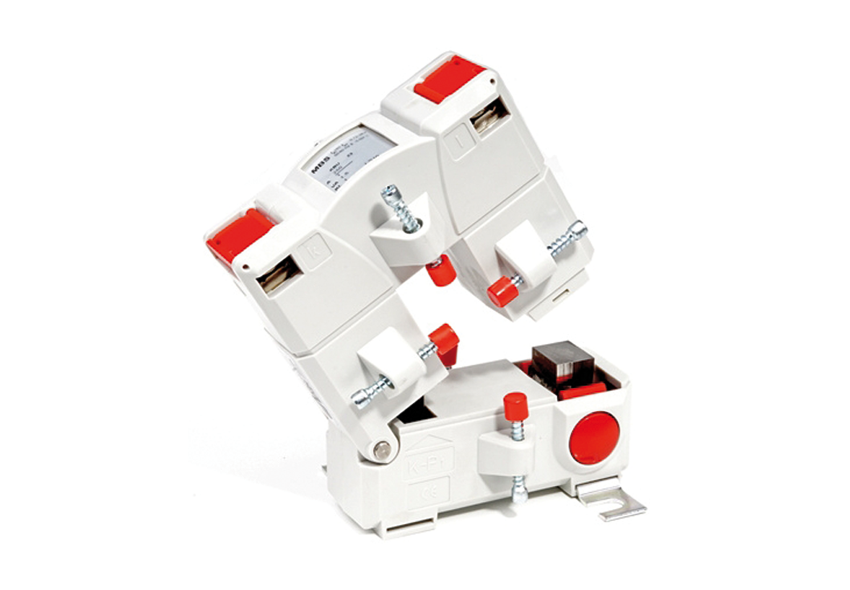

Transformátory KBU a XKBU sú určené pre vyššie prúdy, teda primárne na inštaláciu na prípojnice. Tie disponujú sekundárnymi svorkami v klasickom skrutkovom vyhotovení a umožňujú prichytenie primárneho vodiča pomocou fixačných skrutiek. Možnosťou je aj montáž na panel pomocou štandardne dodávaných upevňovacích pätiek.

Transformátory na meranie vyšších harmonických sú dostupné v triede presnosti 0,5 a 1, rozsah primárneho prúdu je v rozmedzí od 100 A do 2 500 A. Výstupné signály, podobne ako pri bežných induktívnych meracích transformátoroch prúdu, čo poznáme z normy IEC 61869-2, majú menovitú hodnotu 1 A alebo 5 A, výkonové údaje sú totožné s obvyklými hodnotami.

Presnosť merania vyššej frekvencie radom XKBR zodpovedá Δf ≤ 1° pri 0,05 – 20 kHz a ε ≤ 2 % pri 0,05 – 1,5 kHz, pri vyššej frekvencii je chyba úmerne väčšia v závislosti od konkrétneho modelu. Rad transformátorov XKBU, určený pre vyššie prúdy, zodpovedá presnosti Δf ≤ 1° pri 0,05 – 20 kHz, ε ≤ 2 % pri 0,05 – 10 kHz a ε ≤ 3 % pri 10 – 20 kHz.

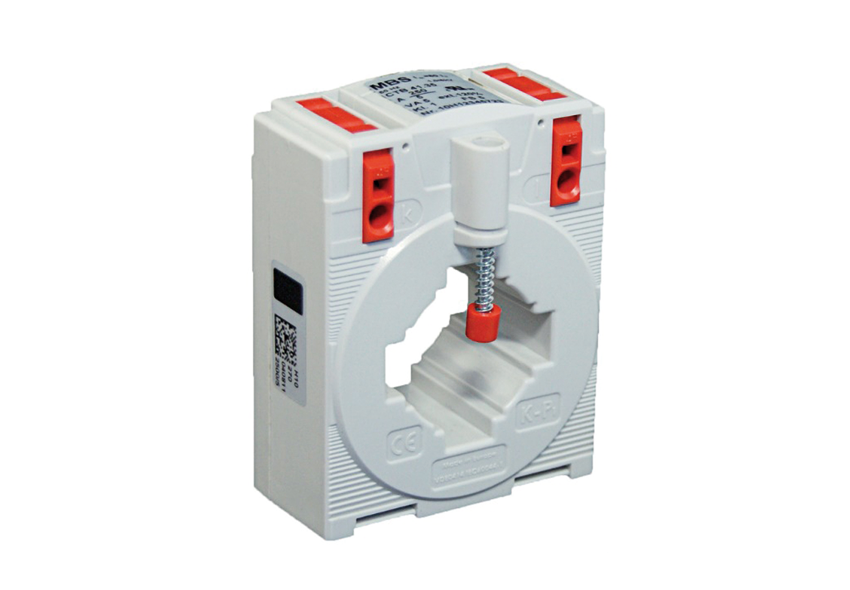

Na meranie vyšších harmonických v nových inštaláciách je dostupný klasický, prievlakový rad XCTB, ktorý navyše vďaka prevádzkovému napätiu do 1,2 kV vyhovuje použitiu v sieťach 690 V. Pripojenie sekundárnej strany tu značne uľahčí prítlačný bezskrutkový systém svoriek Cage Clamp®. Hlavnou prednosťou modelu XCTB je však to, že vo väčšine prevodov sú tieto transformátory dostupné aj v triede presnosti 0,5 a 0,5S. Skvelá je tiež presnosť merania vyšších harmonických: Δf ≤ 2°|ε ≤ 2 % pri 0,05 – 10 kHz; Δf ≤ 3°|ε ≤ 3 % pri 10 – 20 kHz.
