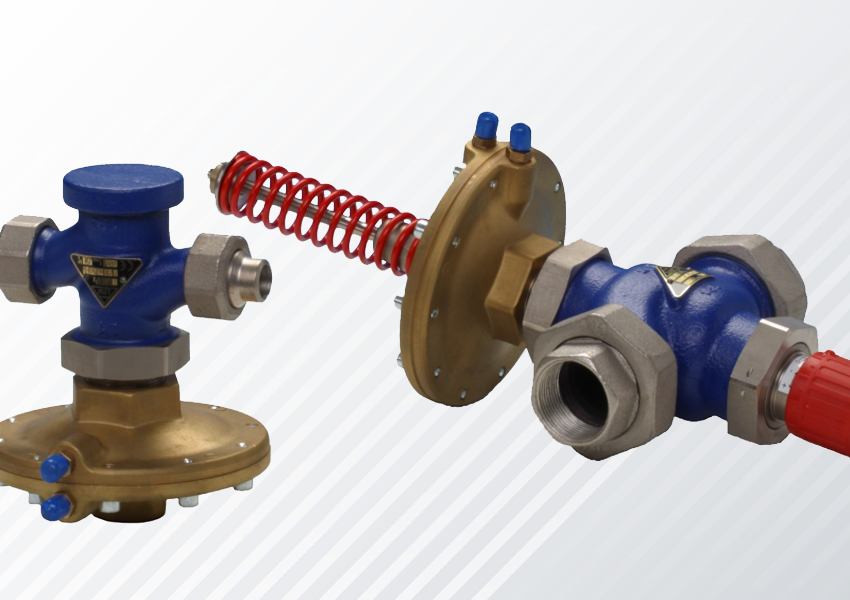

Regulátory tlaku LDM Regulačné ventily majú v sortimente LDM hlavné postavenie a predstavujú väčšinu produkcie firmy. Súčasťou výrobného programu sú však aj regulátory tlaku, ktoré už v súčasnosti tvoria neoddeliteľnú časť výrobného sortimentu a svojím rozsahom dopĺňajú výrobný program armatúr pre vykurovacie, vzduchotechnické, prípadne chladiarenské aplikácie. Regulátor diferenčného tlaku s označením RD122D je dvojcestná armatúra z tvárnej liatiny, vybavená precízne zhotoveným tlakovo vyváženým škrtiacim systémom. Rozsah ponúkaných svetlostí je DN 15 až 50, menovitý tlak PN 25. Variantné vyhotovenie pripojenia so závitovými či privarovacími nátrubkami alebo v prírubovom zhotovení umožňuje použitie týchto armatúr v systémoch s menovitým tlakom už od PN 2,5.
Bezúdržbová upchávka s EPDM tesniacimi elementmi je tu štandardom, zaručená je tiež prakticky nulová netesnosť uzáveru v zatvorenom stave vďaka mäkkým tesniacim prvkom. Priamočinné regulátory ovládané médiom sú tvorené tlakovo vyváženým vyhotovením základného ventilu a ovládacou hlavicou s gumovou membránou. Plocha membrány zaisťuje dobrú citlivosť kuželky na zmenu tlakových pomerov aj pri minimálnom pracovnom tlaku. Vo vyhotovení s diferenčným tlakom 10 alebo 20 kPa je riadený tlak pevne nastavený z výroby, v prípade diferenčného tlaku s vyšším rozsahom je plynule regulovateľný nastavením ovládacej pružiny.
Špecifickou vlastnosťou týchto ventilov je možnosť vybavenia ventilu mechanizmom na obmedzenie prietoku. Obmedzovač pomocou druhej kuželky umožňuje nastaviť menovitý prietok armatúrou nezávisle od hodnoty Kvs ventilu.
Ventily sú vhodné na prácu s médiami, ako je (horúca) voda a vzduch do teploty 150 °C a rovnako chladiace zmesi, napr. voda s liehom alebo glykol do 50 % koncentrácie.
Ďalším variantom samočinného regulátora je regulátor výstupného tlaku s označením RD122V. Väčšiu škálu nastaviteľného pracovného tlaku zaisťujú dva rozmery membrán. Vyhotovenie s odbermi tlaku vybavenými chladiacimi kondenzačnými nádobkami navyše rozširuje oblasť použitia týchto armatúr aj pre paru až do teploty 180 °C.

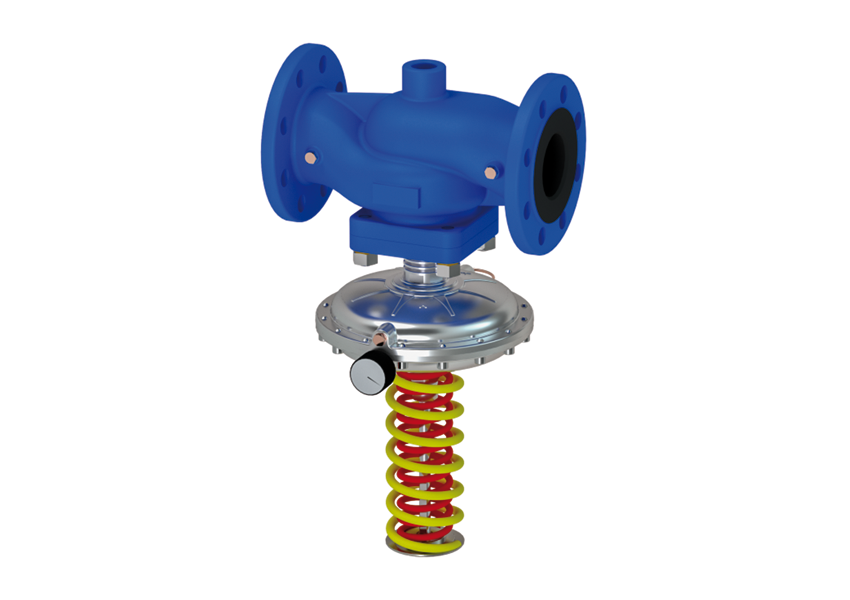

Výrobkom, ktorý nadväzuje na osvedčené regulátory RD122 BEE line a rozširuje portfólio ponúkaných svetlostí, je regulátor tlaku s označením RD2xx. Ventily sú k dispozícii vo svetlostiach DN 65 až DN 150 a v tlakových triedach PN 16 a PN 25. Sú vhodné na použitie v zariadeniach, kde je regulovaným médiom voda, vzduch alebo para do 1,0 MPa. Ďalej sú vhodné pre chladiace zmesi a ďalšie neagresívne kvapalné a plynné médiá v rozsahu teploty +2 až +150 °C, prípadne v špeciálnom vyhotovení s chladiacimi kondenzačnými nádobkami až do 180 °C. Ovládacie hlavice sú osadené gumovými membránami s vysokou citlivosťou. Pracovné komory sú v ponuke s tromi veľkosťami membrán, čo zabezpečuje dostatočnú škálu nastaviteľných prevádzkových tlakov pre väčšinu bežných vykurovacích a teplárenských aplikácií. Súhrnný rozsah nastavenia tlaku je od 15 do 1 000 kPa. Špecifickou vlastnosťou týchto regulátorov je možnosť natočenia ovládacej hlavice okolo zvislej osi podľa dispozičných potrieb potrubnej sústavy.
Ventily sú vybavené sofistikovaným vyhotovením tlakovo vyváženej kuželky, ktorá vďaka svojej netradične riešenej regulačnej partii umožňuje použitie regulátorov aj pri vysokých tlakových spádoch. Použitie v oblasti škrtenia za vzniku kavitácie v kvapaline je prípustné, treba však počítať so zvýšeným opotrebením škrtiaceho orgánu (kuželky).
Tesniace plochy škrtiaceho systému sú odolné bežným kalom a nečistotám média, pri výskyte abrazívnych prímesí je však nutné do potrubia pred ventil umiestniť filter, aby sa zaistila dlhodobá spoľahlivá funkcia a tesnosť.
Prírubové teleso z tvárnej liatiny je vybavené pripojovacími bodmi pre impulzné potrubia, čo umožňuje používateľovi jednoduché zapojenie regulátora s možnosťou voľby umiestnenia tlakových impulzov na telese regulátora alebo na zvolenom mieste potrubia.
K dispozícii je niekoľko variantov výrobku:
- regulátory, kde s rastúcim tlakom/tlakovým rozdielom dochádza k zatváraniu armatúry:
– RD 212 D – priamočinný regulátor diferenčného tlaku,
– RD 212 P – priamočinný regulátor diferenčného tlaku s obmedzovačom prietoku,
– RD 212 V – priamočinný regulátor výstupného tlaku, - regulátory, kde s rastúcim tlakom/tlakovým rozdielom dochádza k otváraniu armatúry:
– RD 213 R – priamočinný prepúšťací ventil,
– RD 213 S – priamočinný regulátor vstupného tlaku.
Príslušné katalógové listy a návody na montáž k regulátorom tlaku sú k dispozícii na našej internetovej stránke www.ldm.sk
Marek Lehota
riaditeľ spoločnosti LDM Bratislava s.r.o.
