Pri budovaní nových (ako aj modernizácii existujúcich) automatizačných systémov sa vždy oplatí zvážiť riešenia spoločnosti ABB, ktorá je etablovanou spoločnosťou na trhu komponentov pre priemysel. Za dôveru svojich zákazníkov vďačí vysokej kvalite, trvanlivosti a adaptabilite výrobkov, ktoré ponúka. To dokonale ilustrujú špecializované relé spoločnosti ABB. Sú navrhnuté s ohľadom na špecifické aplikácie, ale tak, aby mohli plniť svoju funkciu v najrôznejších systémoch, zariadeniach a odvetviach.
Časové relé
Časové relé ABB patria do rodiny CT, ktorá zahŕňa tri série: C, S a D. Tento sortiment spoločne pokrýva potreby prakticky všetkých relevantných aplikácií. Výrobky sú prispôsobené na dlhodobú prevádzku s rôznym zaťažením. Dodávajú sa v jednoduchých a multifunkčných verziách, čo je potrebné poznamenať, pretože schopnosti relé závisia od jeho modelu. Celkové dostupné funkcie zahŕňajú cyklickú prevádzku (zapínanie, vypínanie v nastaviteľných intervaloch), oneskorené uzavretie/otvorenie obvodu vzhľadom na referenčný signál, spínané riadenie, riadenie pomocou impulzov a nízkofrekvenčný kvadratúrny tok, hviezdicový/trojuholníkový režim (reťazová aktivácia niekoľkých relé) atď. To umožňuje výber relé schopných vykonávať komplexné automatizačné operácie.
Série CT-C a CT-D sú kompaktné (šírka 17,5 mm), cenovo dostupné moduly. Rozdiely medzi nimi spočívajú v špecifikáciách a farbe. Nastaviteľný čas má rozsah od 0,05 s do 100 h. Relé môžu pracovať s napätím od 12 V do 240 V AC/DC, t. j. s bežnými hodnotami, ktoré sa vyskytujú v elektrických sieťach, priemyselných systémoch, ako aj v osvetľovacích zariadeniach atď. Kontakty (s konfiguráciami SPDT, DPDT) zvládajú prúd do 5 A. Všetky nastavenia vrátane voľby režimu v prípade multifunkčných modelov sa vykonávajú pomocou otočných prepínačov a potenciometrov umiestnených na prednej strane modulu. K dispozícii sú aj kontrolky na indikáciu stavu relé a jeho vstupov.
CT-S relé patria do série s vysokou odolnosťou. Jeden výrobok môže mať až 13 rôznych funkcií, 7 alebo 10 časových intervalov s nastaviteľnou periódou od 0,05 s do 300 h. Výrobky sa dodávajú vo verziách s klasickými skrutkovacími aj s pružinovými svorkami Easy Connect (technológia ABB), kde sa vodiče ukladajú bez použitia náradia, pričom upevnenie zostáva odolné voči nárazom a vibráciám. Vybrané modely CT-S relé majú navyše samostatné vstupy pre nastavovací potenciometer, čo umožňuje diaľkovú reguláciu.
Monitorovacie relé
Monitorovacie relé sa používajú na zostavenie ochranných alebo riadiacich obvodov, uzatváranie/otváranie obvodov v závislosti od špecifických podmienok prostredia, napájania atď. V rámci tejto skupiny výrobkov ponúka ABB mnoho riešení na realizáciu komplexných systémov. Sortiment je uvedený nižšie v členení podľa monitorovanej veličiny.
Kontrola izolácie
Monitorovacie relé sa používajú v systémoch oddelených od napájacej siete a uzemnenia. Ide najmä o systémy IT (serverovne, počítačové miestnosti atď.), kde napájanie zabezpečuje transformátor alebo nezávislý zdroj, ktorým môže byť energetická banka (batérie) alebo generátor. To znamená, že v prípade poškodenia/poruchy bude cez telo alebo iné mechanické komponenty pretekať relatívne malý prúd. Monitorovacie relé izolácie monitoruje tok energie a reaguje na zistenie neúplnej separácie systému (od 1 k? do 2 M?). Vďaka takejto ochrane sa počítačové a priemyselné zariadenia vyznačujú vysokou spoľahlivosťou a minimálnymi prestojmi. Relé tohto typu od spoločnosti ABB, ktoré sú dostupné v TME, môžu pracovať pri napätí až do 1 kV DC a 690 V AC (v závislosti od modelu).
Kontrola napätia
Relé tohto typu patria medzi komponenty, ktoré monitorujú tzv. kvalitu elektrickej energie v trojfázových systémoch. Ich vypnutie môže byť spojené s javmi, ako sú asymetria alebo strata fázy (fáz), ich nesprávny sled, pokles napätia pod/nad nastavenú hranicu. Spoločnosť ABB ponúka modely určené pre európske (50 Hz) aj americké systémy, t. j. 60 Hz. Monitorované hodnoty napätia môžu dosiahnuť 3 x 820 V AC. K dispozícii je možnosť oneskoreného vypnutia relé, takže relé nebude reagovať na impulzné alebo dočasné javy v obvode spôsobené spínaním významných indukčných záťaží alebo prevádzkou motora.
Kontrola prúdu
Riešenia ABB na monitorovanie prúdu v obvode chránia elektrické vedenia aj zariadenia, pretože na rozdiel od bežných poistiek alebo ističov majú široký rozsah merania (efektívna hodnota, skutočná efektívna hodnota) a možnosť podmienenej prevádzky. Umožňujú tiež reagovať na pokles prúdu pod určitú hodnotu a zaviesť presné oneskorenie vypnutia (od momentu zapnutia alebo budenia), a to až do 30 s. Výrobky sú vybavené tromi meracími intervalmi (v závislosti od modelu), ktoré sa pohybujú od 3 mA do 15 A. Vybrané výrobky ponúkajú možnosť konfigurácie výstupu ako NO alebo NC a jeho prevádzku v bistabilnom režime.
Kontrola teploty

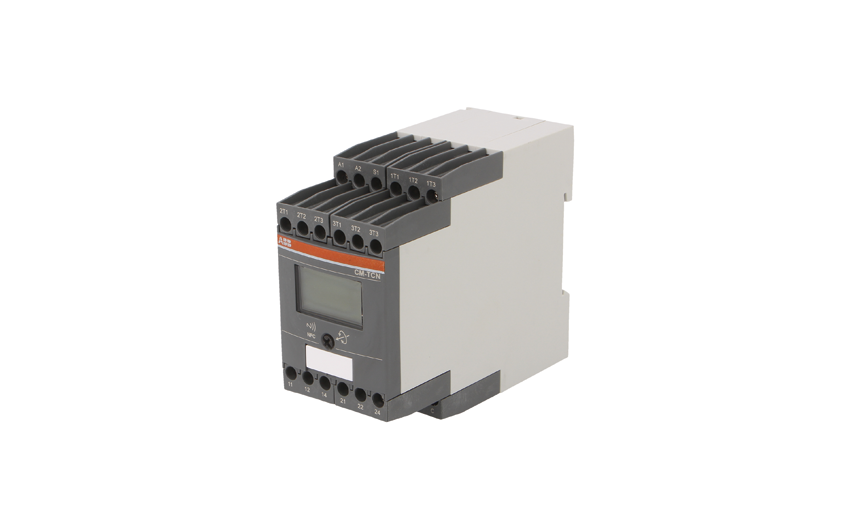

Funkcionalita monitorovacích relé na reguláciu teploty zahŕňa reakciu na prekročenie dolnej/hornej hodnoty a monitorovanie teplotného okna. Vybrané verzie majú displej zobrazujúci odčítanú hodnotu zo snímača v reálnom čase. Merania sa môžu vykonávať pomocou sond typu PT100, PT1000, KTY83, KTY84 alebo NTC (v závislosti od modelu), ktorých vstup je tiež monitorovaný z hľadiska skratu alebo prerušenia. Vďaka tomuto výberu merajú riešenia ABB na pevných látkach, v kvapalinách aj plynoch. Maximálny rozsah meranej teploty od –200 °C do 850 °C. Prístroje okrem toho umožňujú nastavenie hysterézy (od 2 % do 20 %), prevádzku v režime normálne otvorené/zatvorené, nastavenie dvoch prahových hodnôt.
Samostatná skupina výrobkov bola navrhnutá pre špecifické aplikácie, ako je napríklad kontrola teploty motora. Tieto relé pracujú so zariadeniami, v ktorých je vo vinutí umiestnený snímač PTC, zvyčajne ide o priemyselné pohony. Sledovaním teploty v srdci motora relé rozširuje možnosti riadenia rozbehu, frekvencie napájacích prúdov, chladenia atď. Tieto prvky sa používajú v pohonných motoroch, ventilátoroch (pracujúcich aj ako súčasť ohrievača), vodných/olejových čerpadlách, kompresoroch. Na princípe PTC prvku môžu vybrané relé ABB podstúpiť samoresetovanie (zapnutie po ochladení sondy); v ostatných prípadoch sa uzatváranie samočinne otvoreného obvodu vykonáva manuálne.
Kontrola hladiny
Kontrola úrovne kvapaliny je žiaduca alebo dokonca nevyhnutná v mnohých aplikáciách – od chemického priemyslu až po poľnohospodárstvo. Pomocou špeciálnych relé ABB možno nielen zisťovať prítomnosť kvapalín (pomocou elektród), ale aj kontrolovať ich vodivosť, čo sa využíva napríklad na overovanie zloženia zmesí. Prvky tohto typu umožňujú automatizovanú kontrolu stavu nádrže (odpojenie pri vyprázdnení/naplnení), monitorovanie vypúšťania, prevenciu zablokovania čerpadla odpojením napájania, keď je nádrž prázdna. Relé sú k dispozícii vo verziách dodávaných s napätím od 24 V do 240 V AC/DC.
Bezpečnostné relé
Rodina výrobkov ABB na ochranu priemyselných systémov má spoločný názov: Jokab Safety. Do tejto skupiny patria kontroléry, relé, snímače a ďalšie ochranné komponenty. Výrobky sú vzájomne kompatibilné.
Ochranný panel

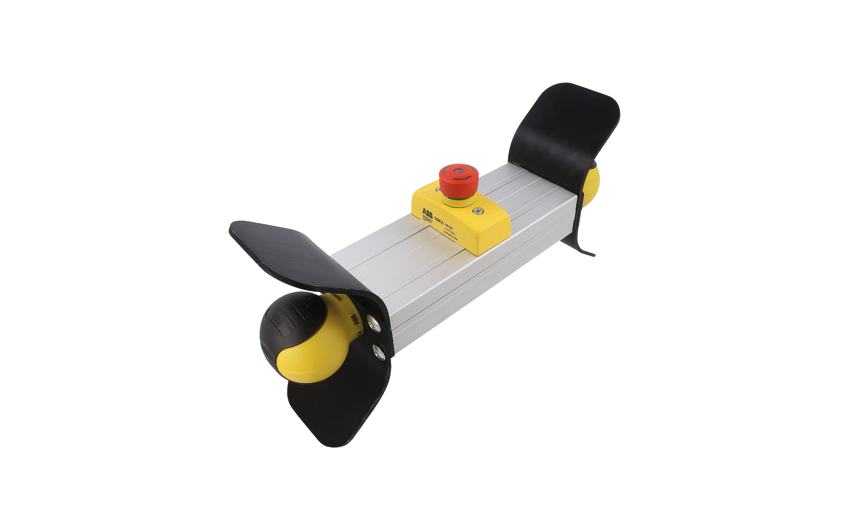

Panel, ktorý dostal v portfóliu ABB označenie JSTD25K, je bezpečnostné zariadenie pracoviska určené na ochranu obsluhy stroja. Výrobok obsahuje tri bezpečnostné spínače: dva spínače typu safeball™ a núdzový vypínač. Prvé z nich sú monostabilné spínače umiestnené v guľovitom ergonomickom tele. Obsluha môže spustiť stroj, len keď má ruky položené na spínačoch. Z praktického hľadiska ich aktivácia znamená, že pracovník je na bezpečnom mieste a príslušný proces sa môže spustiť (samozrejme to tiež zabraňuje prevádzke stroja bez dozoru). Okrem toho bol v strede pracovnej plochy umiestnený núdzový vypínač, ktorý vypne napájanie v prípade nebezpečenstva alebo dokonca v prípade náhlej nehody. Snímače Safeball™ sú chránené ochrannými krytmi, ktoré zabraňujú náhodnému stlačeniu, úmyselnému zablokovaniu krídlami a poškodeniu spínačov.
Kontroléry série PLUTO
Séria PLUTO zahŕňa programovateľné a kompaktné kontroléry bezpečnostných inštalácií. Umožňujú monitorovanie signálov/údajov z viacerých zdrojov a predovšetkým sú kompatibilné s väčšinou vstupných modulov (snímačov, ovládačov atď.) dostupných na trhu. Možno ich programovať pomocou rebríkovej logiky, ako aj v textovom formáte. Výrobca poskytol možnosť kombinovať kontroléry do skupín až 32 jednotiek a vytvárať tak komplexné systémy PLC. Spoločnosť ABB poskytuje vlastné prostredie na programovanie zariadení (Pluto Manager). Kontroléry sú určené na nepretržitú prevádzku a ich vstupy (v závislosti od modelu) podporujú logické a analógové (napäťové a prúdové) signály. Modulové počítadlá môžu pracovať s impulzmi s frekvenciou až 14 kHz. Kontroléry PLUTO sú samozrejme kompatibilné s komunikačnými slučkami DYNlink, čo je technológia používaná vo výrobkoch ABB vrátane relé série SENTRY opísaných nižšie.
Relé série SENTRY
Relé SENTRY sa dodávajú v dvoch typoch – s LED displejom a navigačnými tlačidlami na konfiguráciu a v zjednodušenej verzii s kontrolkami indikujúcimi stav jednotlivých kontaktov relé. Moduly môžu pracovať samostatne, v skupinách alebo ako výkonné prvky kontroléra PLUTO. Dôležité je, že výstupy prvkov môžu mať prúdovú kapacitu až do 6A (DC), čo umožňuje napr. priame ovládanie jazýčkových relé na poruchové rozopínanie obvodov napájajúcich pohony. Za zmienku stojí aj funkcia light-button (vstup tlačidla a jeho svetelný výstup ovládaný jedným riadkom) a multi-reset (resetovanie až 10 relé jedným tlačidlom). Oneskorenie vypnutia relé je nastaviteľné do 999 s (v závislosti od modelu) a vyznačuje sa presnosťou ±1 %.
Text spracovala spoločnosť Transfer Multisort Elektronik, Sp. z o. o.
