Rozvádzače vysokého napätia (VN) a ich komponenty patria k najdôležitejším prvkom elektrických prenosových a distribučných sietí. Ich všestranné funkcie a ponúkané technické riešenia prispievajú nielen k bezpečnosti personálu, ale takisto zaisťujú spoľahlivosť dodávky elektrickej energie. ABB, ako popredný výrobca technologických zariadení, má v tejto oblasti viac ako 30 rokov skúseností a znalostí, ktorými zlepšuje svoje súčasné produktové portfólio. Neustále navrhuje a prináša na trh výrobky a riešenia, ktoré nachádzajú pozitívne uplatnenie v energetike a priemysle.

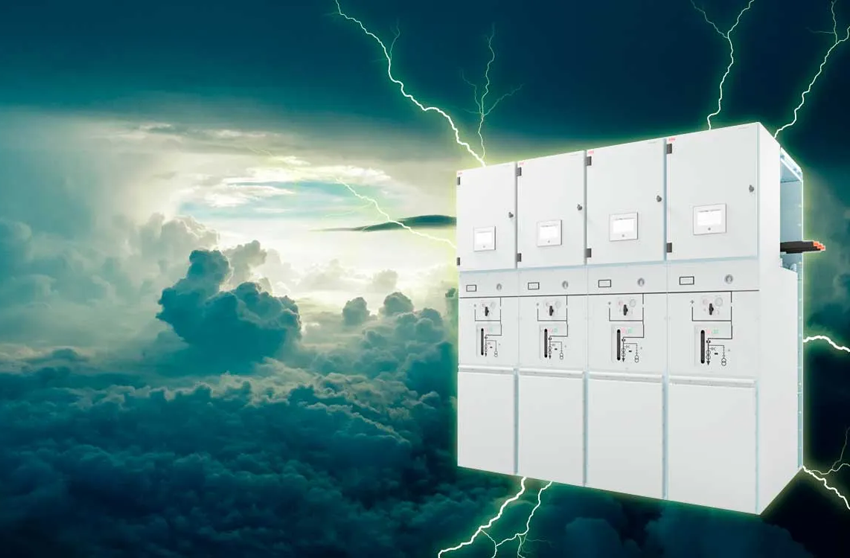

Hlavné vlastnosti VN rozvádzača PrimeGear ZX0

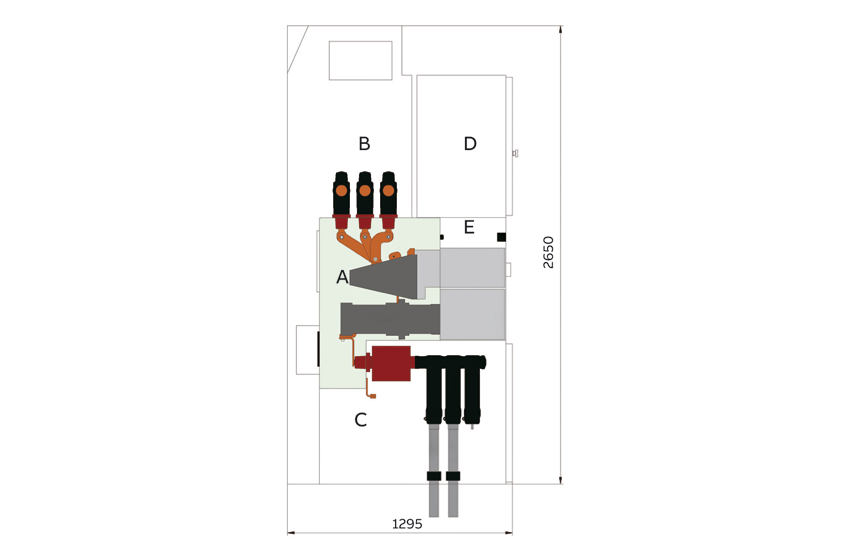

Hlavnými vlastnosťami rozvádzača PriemGear ZX0 je menovité napätie 24 kV, prúd 1250 A a skratový prúd 25 kA. Konštrukcia tohto rozvádzača je modulárna a každé pole má svoj samostatný plynový priestor. Jednotlivé polia pozostávajú z plynom izolovaného modulu (A), z modulu (B) s hlavnými zberňami izolovanými silikónom, z modulu (C) s káblovým oddielom, z modulu nízkeho napätia (D) a z modulu (E) s ovládacími mechanizmami. Šírky jednotlivých polí podľa požadovaných parametrov môžu byť 450, 500 a 600 mm. Klasifikácia odolnosti proti vnútornému elektrickému oblúku podľa IEC 62271-200 je IAC AFLR. Kategória straty plynulosti prevádzky je LSC-2, PM.
PrimeGear ZX0 je vhodný na použitie v extrémnych prevádzkových podmienkach do -15 °C. Podľa normy IEC 61850 umožňuje použiť senzory prúdu a napätia. Prístrojové transformátory prúdu a napätia sa umiestňujú mimo plynového priestoru. V rámci ABB Ability s modulárnou jednotkou SWICOM môže zabezpečovať monitorovanie a diagnostiku zameranú na sledovanie stavu nainštalovaných zariadení a na základe toho predpovedať poruchy.
Hlavné komponenty VN rozvádzača PrimeGear ZX0
Hlavným komponentom rozvádzača PrimeGear ZXO je vákuový vypínač typu VD4X0. Tento fixne nainštalovaný vypínač predstavuje trojfázový výkonový spínací prístroj. Jeho hlavnými časťami sú ovládací mechanizmus a tri póly obsahujúce vákuové zhášadlá. Póly vypínača sú umiestnené vnútri plynového modulu, ktorý je naplnený izolačným médiom (suchým vzduchom alebo fluoridom sírovým). Sú tak chránené pred vplyvom vonkajšieho priestoru. Ovládacím mechanizmom vypínača je motoricky natiahnutá pružina.
Ďalším hlavným komponentom je trojpolohový odpojovač, čo znamená kombináciu odpojovača a uzemňovača. Tri polohy tohoto spínacieho prístroja (pripojený, odpojený a uzemnený) sú definované mechanickou konštrukciou prístroja. Nie je teda možné, aby odpojovač bol súčasne pripojený k hlavným zberniam a uzemnený.
Pri trojpolohovom odpojovači sú použité nožové spínacie kontakty. Spínacie komponenty trojpolohového odpojovača sa nachádzajú v plynovom priestore poľa. Blok ovládacieho mechanizmu je prístupný z modulu s ovládacími mechanizmami. Odpojovač je možno ovládať manuálne alebo motoricky. Mechanické ovládacie prvky a indikátory ovládacieho mechanizmu sú prístupné cez kryt modulu s ovládacími mechanizmami.
Vonkajšie kužeľové káblové priechodky typu C podľa štandardu EN 50181 sú zafixované plynotesne do steny medzi plynovým modulom poľa a káblovým oddielom. Umožňujú pripojenie káblov a zvodičov prepätia do VN rozvádzača. Pripojenia káblov až vo výške 700 mm umožňujú dobrý prístup pri montáži. Pokiaľ sa odmontuje kryt káblového oddielu, zaistí sa prístup ku káblom z prednej strany rozvádzača.
Zoltán Bálint
