Monitorovanie, ovládanie a spínanie pomocou relé SIRIUS

Komplexný sortiment relé SIRIUS

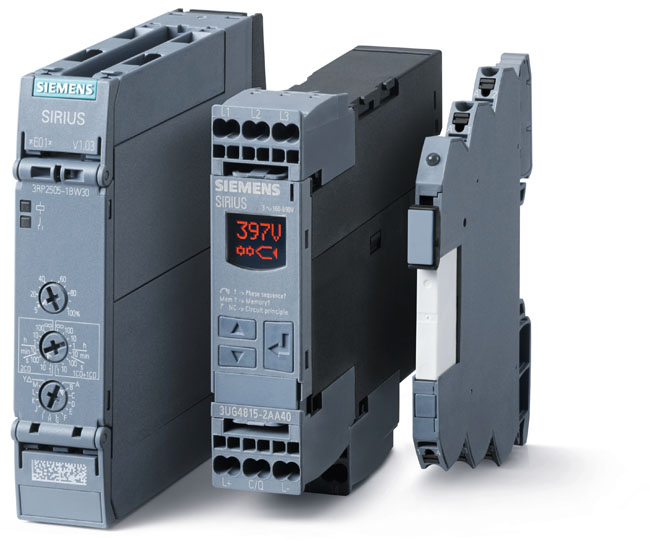

Relé SIRIUS - jeden typový rad pre všetky aplikácie

Sortiment nášho typového radu relé SIRIUS zahrňuje všetko potrebné pre aplikácie s motororými vývodmi. Či už kompaktné časové alebo spoľahlivé monitorovacie relé, mimoriadne úzke oddeľovacie relé, nehlučné výkonové relé alebo prevodníky signálov a rozhraní. Ponúkame relé pre každú aplikáciu. Navyše obsluha všetkých relé SIRIUS je mimoriadne jednoduchá.

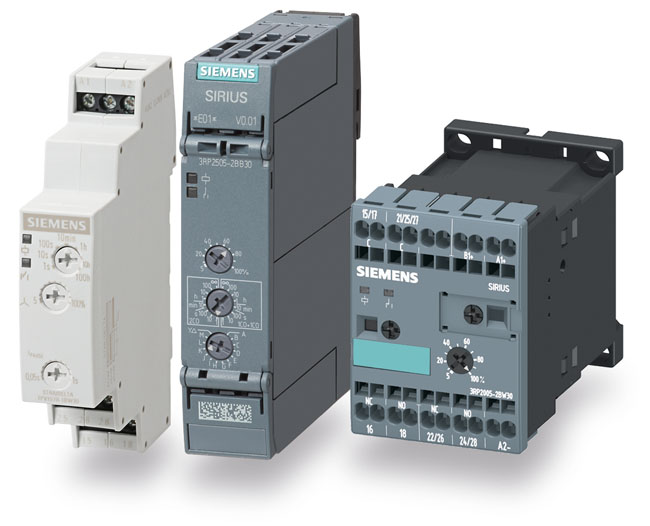

Časové relé 3RP20/25 a 7PV15 pre montáž na lištu DIN

Elektronické časové relé sa používajú pre všetky funkcie spínania s časovým oneskorením v obvodoch ovládania, štartovania, ochrany a regulácie. Vďaka ich overenej koncepcii a priestorovo úspornej kompaktnej konštrukcii sú elektronické časové relé 3RP20 / 25 ideálnym modulom na časové ovládanie pre výrobcov skriňových rozvádzačov, inštalačných rozvádzačov a ovládacích zariadení v priemysle. Pre svoju úzko konštrukciu sú časové relé 7PV15 zvlášť vhodné pre aplikácie v zariadeniach na vykurovanie, vetranie, klimatizáciu a v kompresoroch.

Aplikácie

• Oneskorenie zopnutia
  • Potlačenie rušivých impulzov (maskovanie rušivých impulzov)
  • Stupňovitý rozbeh motorov na zabránenie preťaženia siete
• Oneskorenie vypnutia
  • Generovanie dobehových funkcií po odpojení ovládacieho napätia (napr. dobeh ventilátora)
  • Stupňovité oneskorené vypínanie motorov, ventilátorov atď. na riadené odstavenie zariadenia
• Hviezda - trojuholník
  • Rozbeh motora s menším rozbehovým prúdom v zapojení do hviezdy
  • Po nastaviteľnej dobe prepnutia na prevádzku v zapojení do trojuholníka s plným výkonom motora
  • Krátke prerušenie prepínania na zabránenie medzifázového skratu pri oneskorenom zopnutí stýkača
• Multifunkčné
  • Maximálna flexibilita: jeden prístroj s veľkým rozsahom napájania pre všetky časové funkcie
• Funkcia diagnostických hodín
  • Monitorovanie cyklických udalostí
• Časové relé 3RP20 / 25
  • Dokumentácia nastavenej funkcie multifunkčného časového relé pomocou sady štítkov (3RP20) alebo nálepok (3RP25)
  • Plombovateľný kryt na zaistenie nastavení
• Časové relé 7PV15

  • Minimálna variantnosť: jedna konštrukcia tak pre inštalačné rozvádzače ako aj skrine riadenia
  • Splnenie požiadaviek EMC pre obytné prostredie
  • Nastaviteľné prerušenie prepínania hviezda / trojuholník v rozsahu 50 ms až 1 s na optimálne prispôsobenie aplikácii.

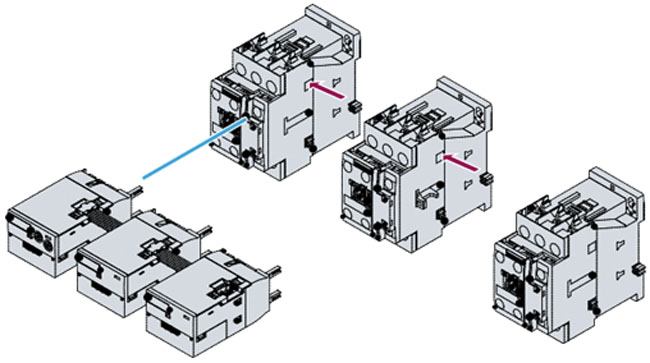

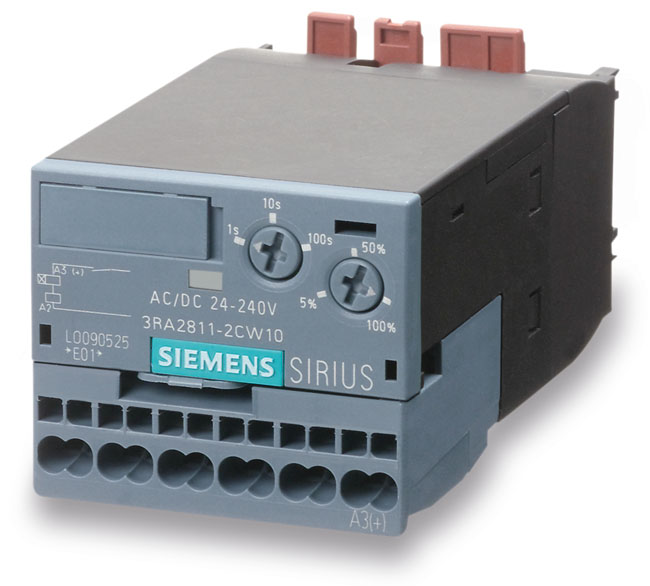

Funkčné moduly 3RA2811/12/16, 3RA2831/32 pre montáž na stýkače 3RT2

Funkčné moduly umožňujú montáž štartérov a kombinácií stýkačov na spúšťanie motorov priamym pripojením alebo s prepínaním zapojení vinutí hviezda - trojuholník. Obsahujú všetky dôležité funkcie ovládania potrebné pre príslušný vývod napr. funkciu časového sekvenčného ovládania a elektrického blokovania. Funkčné moduly s činnosťou časového relé sa montujú na stýkače SIRIUS rýchlo a jednoducho bez veľkých nárokov na prepojovanie. Umožňujú spínanie stýkačov s oneskoreným zopnutím ako aj vypnutím.

Aplikácie

• Oneskorenie zopnutia
  • Časovo oneskorený rozbeh viacerých pohonov napríklad redukuje celkový rozbehový prúd a tým zabraňuje poklesom sieťového napätia alebo preťaženiam vedení (kaskádové zapojenie)
• Oneskorenie vypnutia
  • Časovo riadené odpojenie ovládacieho signálu pohonu po aktivovaní jeho štartu, napr. pri ovládaní chodu brán resp. dovetrávaní

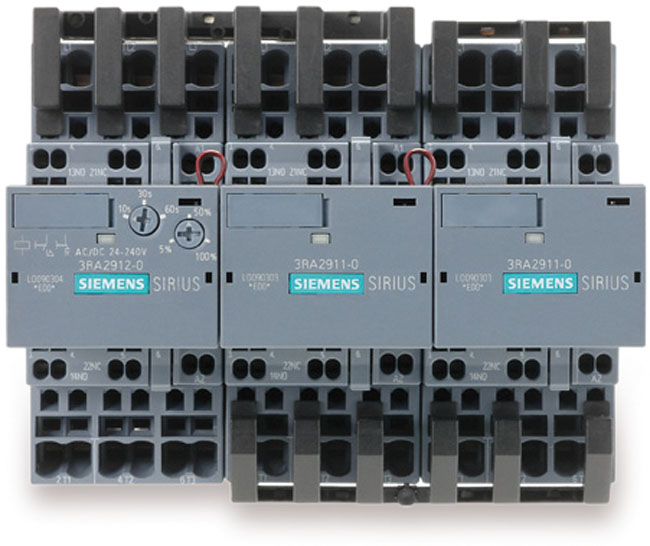

• Funkčné moduly pre rozbeh hviezda - trojuholník
  • Prepínanie pri štarte pohonov, napr. veľkých ventilátorov zo zapojenia do hviezdy na trojuholník, ako opatrenie na obmedzenie prúdu
  • Blokovanie prepínania na 50 ms ako ochrana voči skratu. Univerzálne použitie vďaka veľkému rozsahu napätí a nastavenia doby rozbehu v zapojení do hviezdy

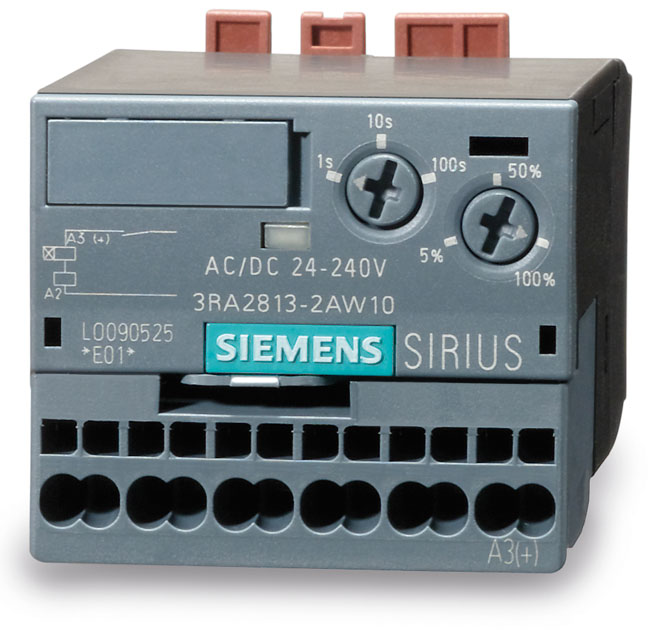

Funkčné moduly s časovým oneskorením 3RA2813/14/15 pre montáž na stýkače 3RT2

Pomocné spínače s elektronickým oneskorením zopnutia pre montáž na stýkače sú dimenzované na napätia cievok stýkačov od 24 do 240 V AC/DC (veľký napäťový rozsah). Pomocné spínače sa používajú špeciálne na spínanie veľmi malých ovládacích a stavových signálov pre aplikácie v elektronike. Používajú sa napr. na dobeh čerpadla alebo ventilátora podobne ako časové relé s oneskoreným vypnutím alebo na časovo oneskorené zopnutie pohonu brány. Jednoduchým nasunutím so západkovým blokovaním sa vytvoria elektrické aj mechanické prepojenia. Na potlačenie prepätia na cievke stýkača pri vypínaní je v pomocnom spínači s časovým oneskorením zabudovaný varistor.

Aplikácie

• Oneskorenie zopnutia
  • Napríklad na časovo oneskorené hlásenie pripravenosti pohonu po rozbehu so zotrvačnou hmotou
• Oneskorenie vypnutia
  • Generovanie funkcií dobehu ventilátorov a čerpadiel po odpojení ovládacieho napätia

SIRIUS 3RA2811/12/16, 3RA2831/32 a 3RA2813/14/15

Na rozdiel od iných časových relé nemajú funkčné moduly 3RA2811/12/16 a 3RA2831/32 žiadne reléové výstupy. Sú to časové relé, ktoré sa montujú priamo na stýkače 3RT2. Namiesto stýkačov sú ovládané priamo funkčné moduly, ktoré spínajú podradené stýkače prostredníctvom priameho kontaktu s cievkou relé.

Pri použití pomocných spínačov s časovým oneskorením 3RA2813/14/15 sa ovláda stýkač 3RT2, ktorý následne bez oneskorenia zapína alebo vypína. Pomocný spínač, namontovaný na stýkači reaguje na základe napätia, snímaného na cievke stýkača a s časovým oneskorením spína reléové výstupy.

Monitorovacie relé pre IO-Link

Spoľahlivé monitorovanie a ochrana

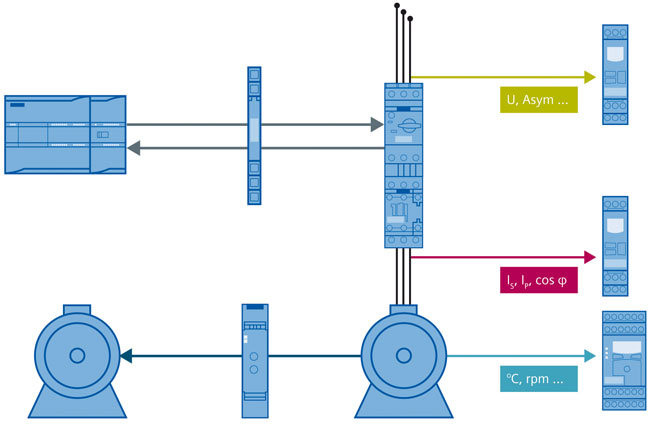

Relé SIRIUS firmy Siemens ponúkajú maximálnu ochranu strojov a zariadení a vďaka rozhraniu IO-Link teraz komunikujú aj s úrovňou riadenia. Nové relé SIRIUS monitorujú kvalitu siete, hodnoty prúdov, napätí, otáčok, teplôt a súčasne Vám poskytujú ešte širšiu aplikačnú oblasť.

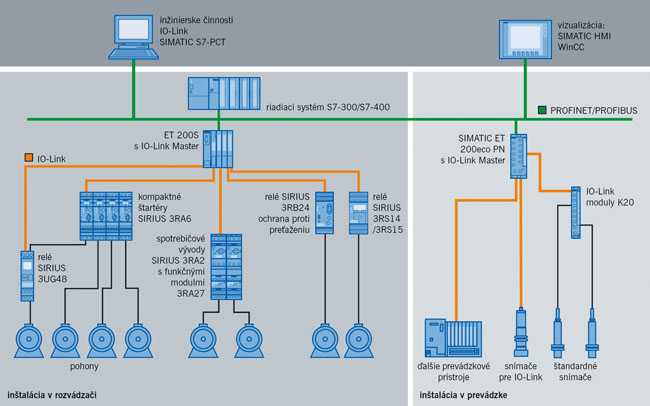

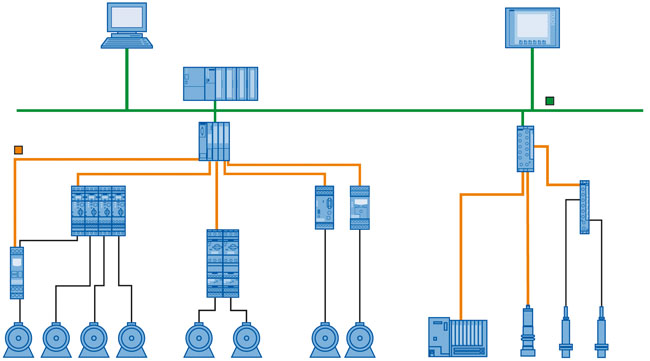

SIRIUS komunikuje cez IO-Link

Monitorovacie relé SIRIUS pre IO-Link umožňuje dosiahnuť maximálnu flexibilitu: popri už existujúcej autonómnej funkcii monitorovania, aj prenos nameraných hodnôt a dát cez IO-Link priamo do riadiaceho systému. Aj parametrizáciu buď priamo miestne alebo cez IO- Link. Relé SIRIUS pre IO-Link sú takto komplente integrované do systému Totally Integrated Automation v skratke TIA.

Výhody

• Presné monitorovanie hodnôt elektrických, mechanických a tepelných veličín
• Spoľahlivá ochrana motorov a častí zariadenia
• Realizácia jednoduchých autonómnych úloh regulácie teploty (dvojpolohová / trojpolohová regulácia)
• Pripojenie na úroveň riadenia cez rozhranie IO-Link
• Centralizovaná diagnostika a lokalizácia porúch
• Jednoduchšie uvádzanie do prevádzky a údržba
• Efektívny energetický manažment s prístojom SIRIUS 3UG48: podpora formátov údajov definovaných v profile PROFIenergy

Monitorovacie relé SIRIUS pre IO-Link:

• SIRIUS 3RR24: 3- fázové monitorovanie prúdu priamo integrované v spotrebičovom vývode
• SIRIUS 3UG48: Monitorovanie elektrických a mechanických veličín: napätie, prúd, účinník, otáčky ...

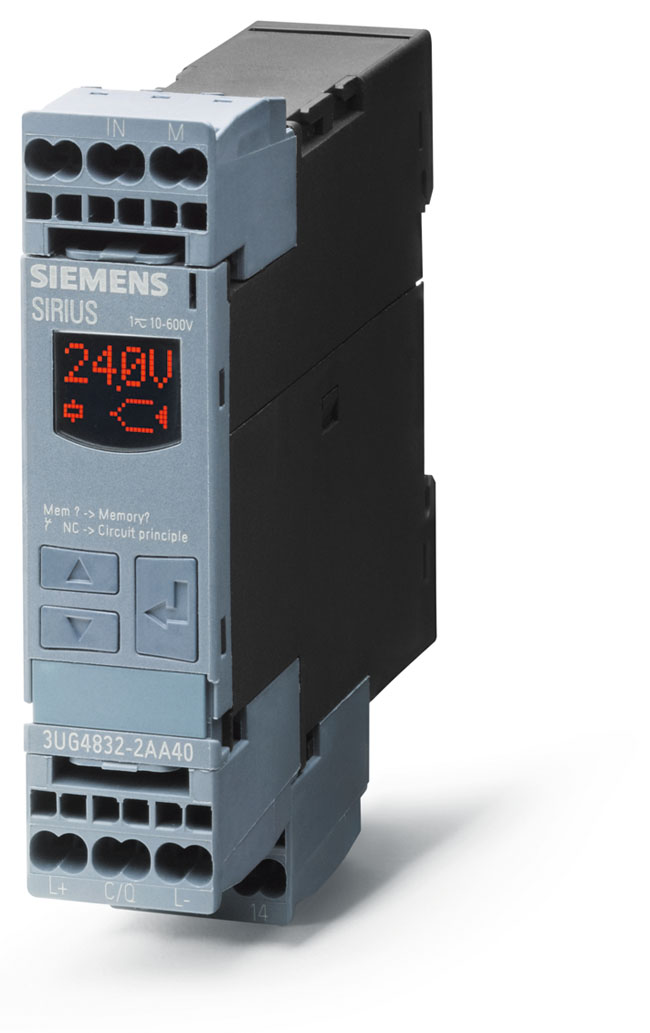

Monitorovacie relé 3UG451/461/463 a 3UG481/483 na monitorovanie siete a napätia

Monitorovacie relé 3UG4 umožňujú maximálny stupeň ochrany strojov a zariadení. Tak možno včas rozpoznať a odstrániť poruchy v sieti a chybné napätia, a to ešte pred možným vznikom väčších následných škôd.

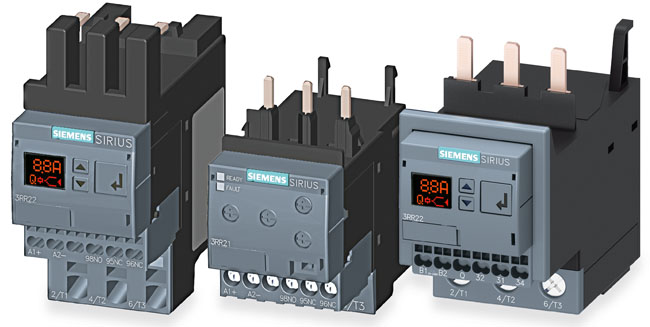

Monitorovacie relé 3RR21/22 a 3RR24 na priamu montáž na stýkače pre viacfázové monitorovanie prúdu

Monitorovacie relé 3RR2 sú vhodné nielen na monitorovanie motorov alebo iných spotrebičov, ale najviac slúžia na monitorovanie optimálneho prúdu v celom zariadení alebo procese. Takto sa napríklad rýchlo rozpozná a včas signalizuje odľahčenie alebo preťaženie motora. Monitorovacie relé 3RR2 na monitorovanie prúdu je pritom priamo integrované do spotrebičového vývodu. Jednoducho je nasunuté na stýkač.

Aplikácie

• Monitorovanie prekročenia a podkročenia zadanej hodnoty prúdu
• Monitorovanie prerušenia vedenia
• Monitorovanie behu naprázdno alebo odľahčenia ako napr. pri pretrhnutí remeňa alebo behu čerpadla naprázdno
• Monitorovanie preťaženia, spôsobeného napr. nadmerným nákladom na dopravníkovom páse alebo žeriave
• Monitorovanie funkčnosti elektrických spotrebičov, napr. na vykurovanie
• Monitorovanie nesprávneho sledu fáz u mobilných zariadení ako kompresory alebo žeriavy
• Monitorovanie porúch vysokej impedancie voči zemi, napr. v dôsledku poškodenej izolácie alebo vlhkosti
• Monitorovanie prúdu priamo v hlavnom obvode

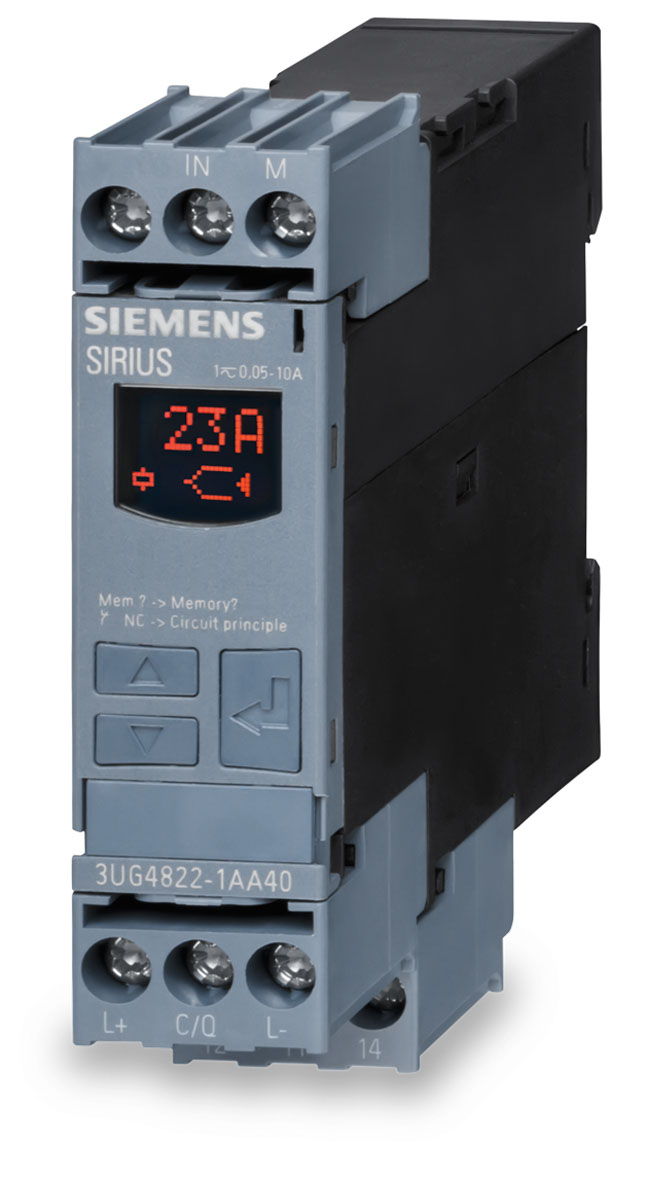

Monitorovacie relé 3UG4621 / 4622 / 4641 a 3UG4822 / 4841 na monitorovanie jednofázového prúdu, účinníka a činného prúdu

Relé 3UG4 na monitorovanie prúdu, činného výkonu, účinníka a činného prúdu sú ideálne vhodné na monitorovanie zaťaženia motorov a funkčnosti elektronických spotrebičov. Tieto prístroje včas detegujú príznaky opotrebovania a porúch. To umožňuje napríklad včasnú realizáciu údržby a tým zabránenie výpadku zariadenia.

Aplikácie

• Monitorovanie prúdu
• Monitorovanie preťaženia
• Monitorovanie odľahčenia v blízkosti menovitého krútiaceho momentu
• Monitorovanie funkčnosti elektrických spotrebičov
• Monitorovanie prerušenia vodiča
• Energetický manažment (monitorovanie fázového prúdu)
• Spínač hraničnej hodnoty pre analógové signály 4 až 20 mA
• Monitorovanie účinníka a činného prúdu
• Monitorovanie stavu bez záťaže
• Monitorovanie odľahčenia v dolnom rozsahu výkonu
• Najjednoduchšie monitorovanie účinníka v sieťach na ovládanie kompenzačných zariadení
• Energetický manažment
• Prerušenie kábla medzi rozvádzačom a motorom

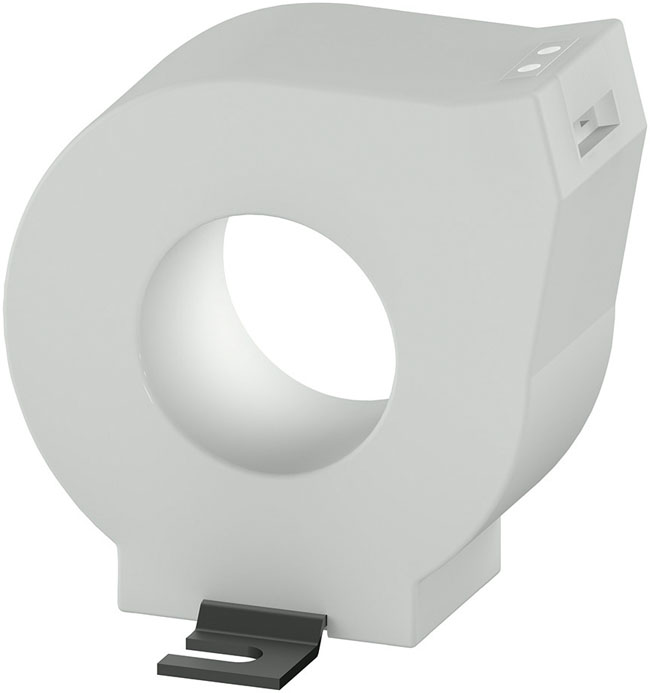

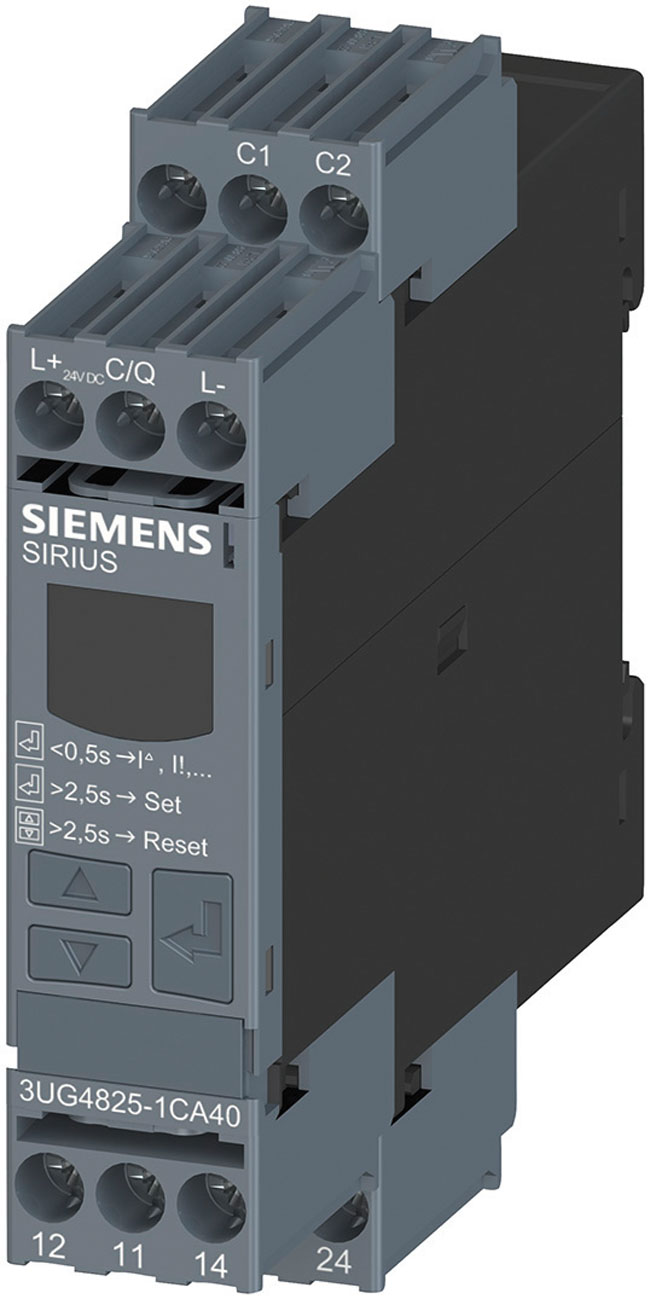

Monitorovacie relé 3UG4625 a 3UG4825 na monitorovanie zvyškového poruchového prúdu

Relé na monitorovanie zvyškového prúdu sa používajú na monitorovanie zvyškových prúdov, ktoré môžu v zariadeniach vzniknúť v dôsledku vlhkosti alebo veľkého znečistenia a tým spôsobiť problémy. Na vylúčenie takéhoto nebezpečenstva sa odporúča použiť monitorovacie relé zvyškového prúdu 3UG4625 alebo 3UG4825 v kombinácii so súčtovým prúdovým transformátorom 3UL23. Vďaka nastaviteľným hraničným alebo výstražným hodnotám generuje relé výstrahu už pred dosiahnutím hraničnej hodnoty a pri jej prekročení po určitej dobe oneskorenia spoľahlivo vypína.

Monitorovacie relé 3UG4825 majú komunikačné rozhranie IO-Link na digitálny prenos nameraných hodnôt do riadiaceho systému zariadenia.

Aplikácie

• Pre Monitorovanie zariadení, v ktorých môžu vzniknúť zvyškové prúdu v dôsledku usadzovania prachu alebo vlhkosti poréznych materiálov izolácie káblov a vedení kapacitných zvyškových prúdov

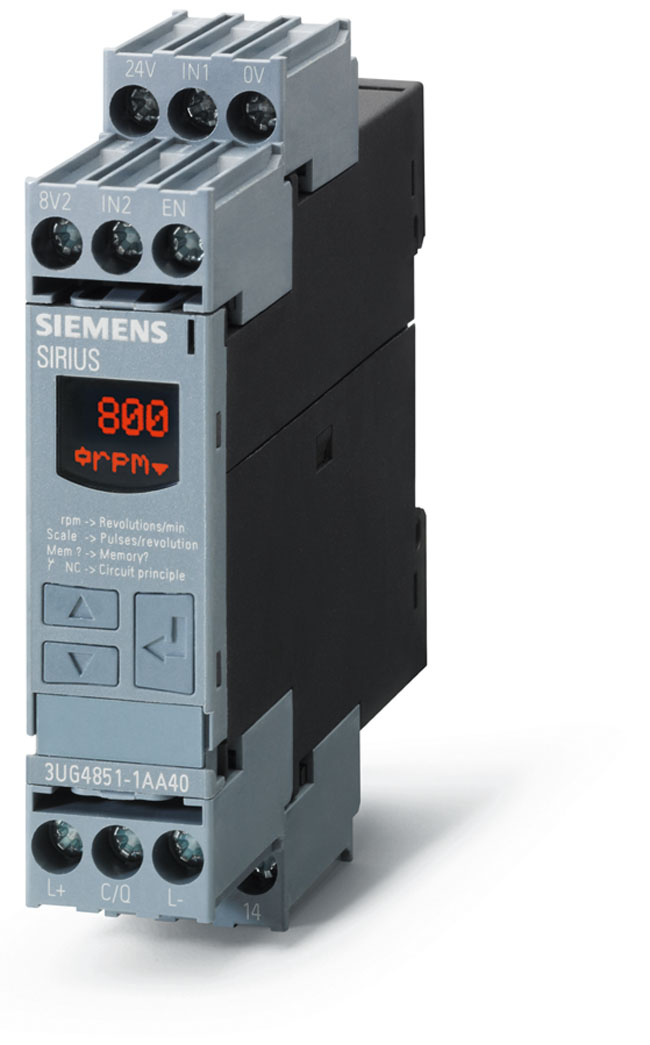

Monitorovacie relé 3UG4651 a 3UG4851 na monitorovanie otáčok

Monitorovacie relé otáčok 3UG4651 a 3UG4851 kontrolujú odchýlku otáčok motorov, hriadeľov alebo poháňaných kolies od ich žiadanej hodnoty. Na základe merania doby periódy monitorujú impulzy, generované snímačmi na jednu otáčku. Tieto relé sú okrem toho vhodné na realizáciu všetkých funkcií na priebežné monitorovanie trvale prichádzajúcich impulzov, napr. na monitorovanie chodu dopravníkových pásov a taktovania. Monitorovacie relé 3UG4851 má komunikačné rozhranie IO-Link na digitálny prenos nameraných hodnôt do riadiaceho systému zariadenia.

Aplikácie

• Preklzávanie / pretrhnutie pohonného remeňa
• Odľahčenie
• Monitorovanie odstavenia (nie na ochranu osôb)
• Monitorovanie kompletnosti prepravovaných kusov

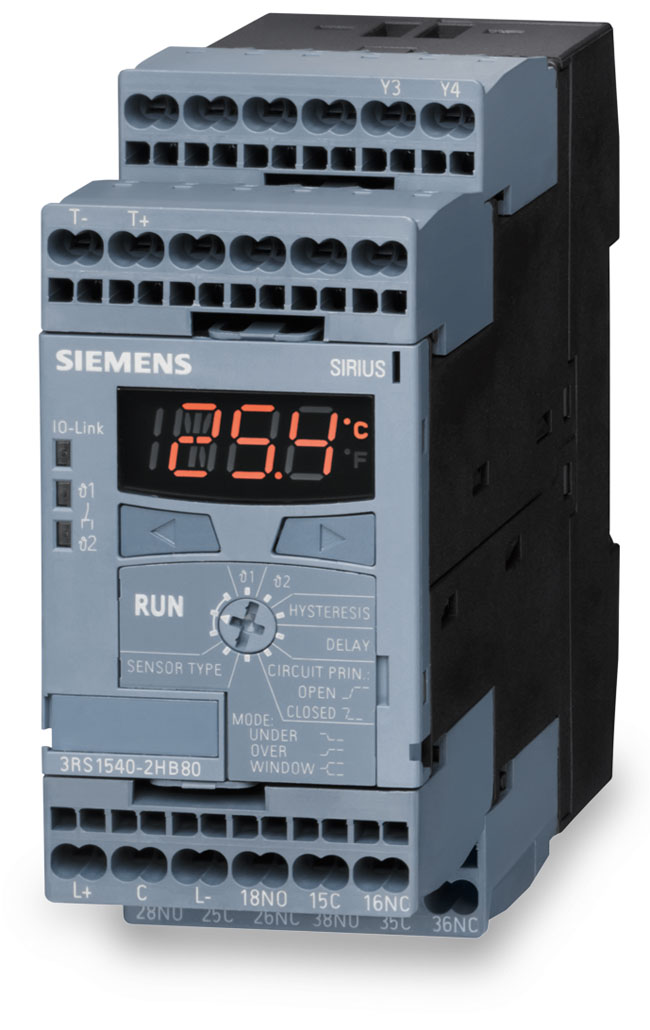

Relé na monitorovanie teploty 3RS10 / 11 / 20 / 21 and 3RS14 / 15 digitálne nastaviteľné

Možnosť použitia na meranie teploty pevných, kvapalných a plynných médií. Tieto relé monitorujú teploty vzhľadom na ich žiadané hodnoty alebo z hľadiska zadaného prevádzkového rozsahu. Prístroje sú aj dobrou alternatívou k regulátorom teploty v kategórii lacných riešení.

Aplikácie

• Ochrana zariadení a životného prostredia
• Hraničné hodnoty teploty pre procesné veličiny ako napr. v baliacej a galvanizačnej technike
• Monitorovanie teploty pre zariadenia na výrobu tepla
• Monitorovanie teploty spalín
• Ovládanie zariadení a strojov napr. na vykurovanie, klimatizáciu a vetranie, solárne kolektory, tepelné čerpadlá, dodávka teplej vody
• Monitorovanie teploty motorov, ložísk a prevodovkového oleja
• Monitorovanie chladiacich kvapalín

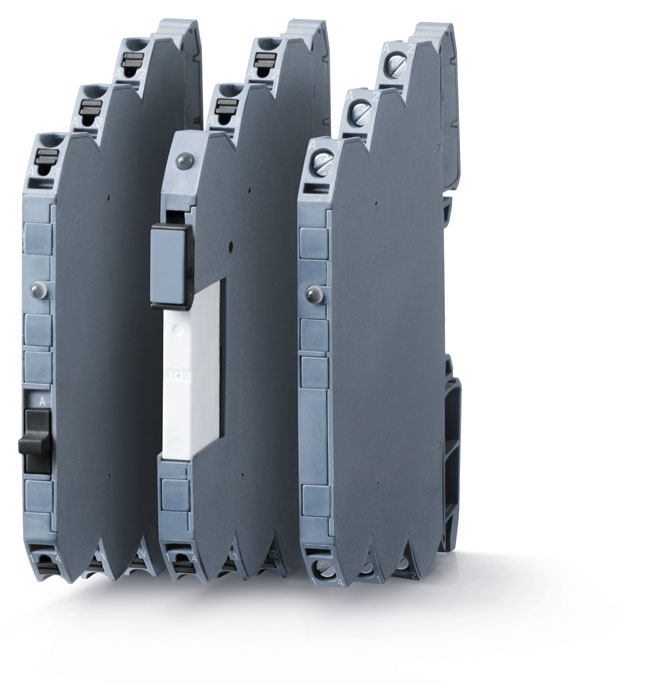

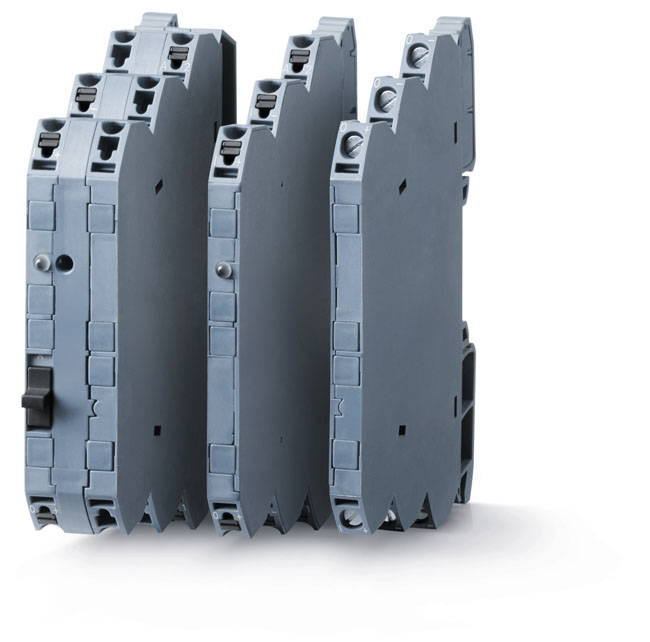

Väzobné relé 3RQ3 s úzkou kompaktnou konštrukciou šírky 6.2 mm s reléovým výstupom

Väzobné relé 3RQ3 boli inovované a sú teraz k dispozícii s vysoko kvalitnou konštrukciou puzdra v jednotnom vyhotovení pre všetky varianty sortimentu. Pri svojej úzkej šírke 6,2 mm a malej montážnej výške a hĺbke sú ideálne na priestorovo optimalizované použitie v rozvádzačoch s malými horizontálnymi vzdialenosťami radov alebo v plochých spínacích skrinkách. Všetky verzie sú k dispozícii so skrutkovými alebo pružinovými svorkami so zasúvaním vodičov. Zavádzanie vodičov a pripojovanie na svorky spredu redukuje dobu potrebnú na prepojenie.

Aplikácie

• Galvanické oddelenie
• Prevodník napätí, napr. z 24 V DC na 230 V AC
• Zosilnenie signálu
• Všeobecné reléové ovládanie
• Ochrana ovládacích jednotiek voči prepätiu a elektromagnetickému rušeniu

Väzobné relé 3RQ3 s úzkou kompaktnou konštrukciou šírky 6.2 mm s polovodičovým výstupom

Polovodičové väzobné relé ponúkajú v porovnaní s elektromechanickými relé niekoľko podstatných výhod: polovodičové prvky sú extrémne spoľahlivé a majú veľmi dlhú prevádzkovú životnosť. To znamená že takýto vstupný väzobný člen je lepšou voľbou tak z hľadiska techniky ako aj ceny. Pri výstupných väzobných členoch by sa pri otázke použiť elektromechanické relé alebo polovodič mali zohľadniť požiadavky na spínaný výkon a počet cyklov spínania. Ak sa musí počas celej doby životnosti stroja čo iba jeden krát vymeniť relé, polovodičový väzobný člen sa už zaplatil. Všetky vyhotovenia sú k dispozícii so skrutkovými alebo pružinovými svorkami so zasúvaním vodičov.

Aplikácie

• Galvanické oddelenie, prevod napätí
• Spínanie DC záťaží
• Prevodníky normovaných signálov a univerzálne prevodníky s úzkou kompaktnou konštrukciou
• Spínanie kapacitných záťaží
• Ochrana ovládacích jednotiek voči preťaženiu a elektromagnetickému rušeniu

Prevodníky signálov 3RS70. Prevodníky normovaných signálov a univerzálne prevodníky s úzkou kompaktnou konštrukciou

Prevodníky signálov sa používajú najmä na galvanické oddelenie a prevod analógových signálov. Snímače / akčné členy a riadiace jednotky majú vo všeobecnosti rôzne napájacie napätia a preto potrebujú galvanické oddelenie. To sa realizuje buď v riadiacej jednotke alebo pomocou prevodníkov signálov. Prevod signálu na iný je potrebný napr. vtedy, keď pre účely jeho prenosu na väčšiu vzdialenosť treba napäťový signál zmeniť na signál prúdový alebo keď výstup snímača treba z dôvodu nekompatibility prispôsobiť vstupu riadiacej jednotky. Ďalšiu aplikáciu ponúkajú realizované frekvenčné výstupy. Pritom sa vstupný signál transformuje na frekvenčne modulovaný. Takto možno pomocou binárnych vstupov spracovať analógové signály. Je to dôležité vtedy, keď riadiaca jednotka neposkytuje možnosť pripojenia analógového signálu alebo ak sú už všetky obsadené ako napr. pri dodatočnom rozširovaní zariadení.

Aplikácie

• Galvanické oddelenie analógových signálov
• Prevod analógových signálov
• Prevod analógových signálov na frekvenčne modulované
• Prevod nenormovaných signálov na normované
• Ochrana analógových vstupov riadiacej jednotky voči prepätiu a skratu
