Počet snímačov a ovládačov v moderných logistických centrách neustále rastie. To vyžaduje priebežnú výmenu údajov medzi riadiacim systémom a strojmi a zariadeniami. So svojimi decentrálnymi inštalačnými riešeniami podľa princípu Plug-and-Play sa spoločnosť Murrelektronik zameriava na slabé stránky inštalácií svojich zákazníkov.

Potenciál decentrálnych riešení

Výhody sú očividné: komponenty, napríklad V/V moduly IP67, sa môžu s vopred štandardne vyhotovenými zásuvnými konektormi (M8 alebo M12) umiestniť priamo na stroji alebo zariadení v poli. Týmto spôsobom sa na zasúvateľné V/V moduly triedy ochrany IP67 pripájajú aj všetky snímače a ovládače. Jednoducho a bez chýb pri kabeláži. Práve vďaka Plug-and-Play.
V porovnaní s kabelážou bod-bod sa pritom výrazne redukuje čas inštalácie. Namiesto vedenia mnohých samostatných vedení ku skriňovému rozvádzaču stačia pri systémoch prevádzkovej zbernice alebo ethernetových systémoch dve vedenia, vždy jedno pre napätie a komunikáciu. Tým sa eliminujú aj náročné inštalačné práce v skriňovom rozvádzači, napr. odizolovanie, nasadenie koncoviek káblových žíl a pripojenie.

Ochrana pred zastavením výroby

Vďaka rýchlej a jednoduchej inštalácii sa uvoľnia cenné kapacity. Mimoriadne náročné je už len plánovanie obnovy alebo rozšírenia zariadenia – od nákupu až po uvedenie do prevádzky. Decentrálny koncept V/V založený na štandardizovaných moduloch a zásuvných konektoroch pritom zabezpečuje časovú výhodu. Moduly IP67, ako napríklad hybridný sieťový prepínač, okrem toho cez webové rozhranie poskytujú aj diagnostické údaje o napätí a prúdovej intenzite pre každý port. LED na module umožňujú prvú optickú diagnostiku chýb. Diagnostické údaje sa potom dajú jednoducho a cielene odoslať do nadradených cloudových systémov, aby mal servisný technik všetky dôležité informácie k dispozícii vždy a na každom mieste a v prípade chyby mohol rýchlo reagovať. Tým sa zvýši disponibilita stroja a skráti drahý čas údržby.

Maximálne flexibilné

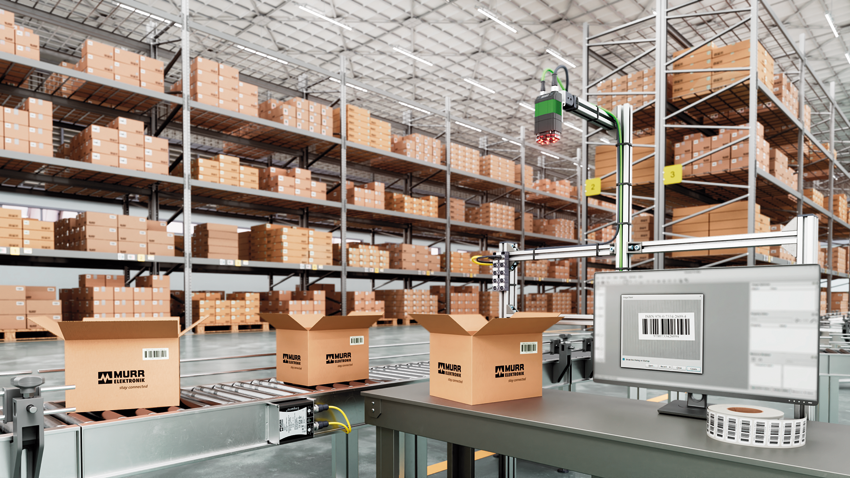

Systém Machine Vision pozostáva zásadne zo snímačov a kamier na osvetlenie a záznam objektov, ako aj priemyselného počítača na spracovanie údajov. Prostredníctvom zásuvných konektorov M12 s kódovaním L (16 A) je možné pracovať s vyšším prúdom. Okrem ethernetových protokolov Profinet, Ethernet/IP a Ethercat je pri moduloch prevádzkovej zbernice, ako sú MVK Pro a Impact67 Pro, možné používanie nezávislé od prevádzkovej zbernice cez OPC UA, MQTT alebo JSON REST API.

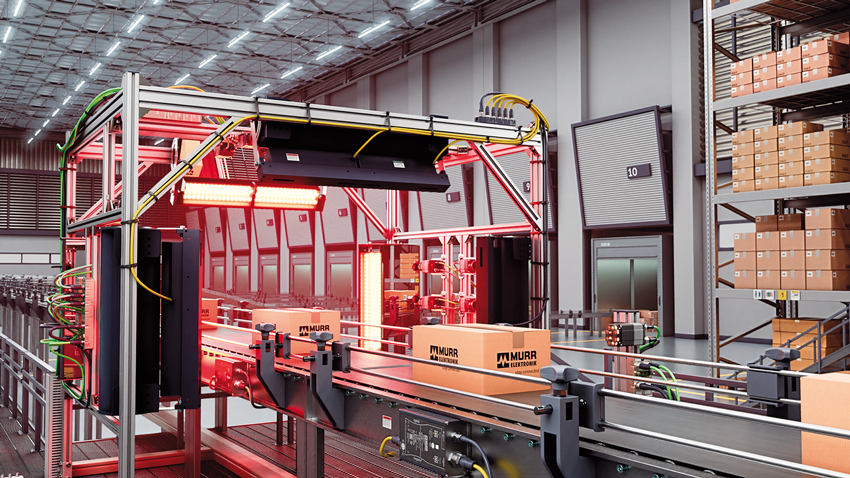

Aplikácie Machine Vision sa dajú pomocou špeciálnych produktov pre decentrálny inštalačný koncept rýchlo prispôsobiť zmeneným rámcovým podmienkam. Typickým príkladom je multičítačkový skenovací tunel. Ten pozostáva zo snímačov Machine Vision, ktoré produkt naskenujú a odfotografujú zo všetkých strán, zatriedia a presmerujú na správne miesto. Údaje spracuje priemyselný počítač a porovná ich s očakávanými informáciami. Spoločnosť Murrelektronik pre túto aplikáciu vyvinula IO riešenie, pomocou ktorého sa dajú snímače pripojiť prostredníctvom Plug-and-Play. Srdce tvorí hybridný sieťový prepínač série Xelity, prostredníctvom ktorého sa dajú na každý sieťový prepínač pripojiť až štyri kamery. Napätie a pripojenie komunikácie sú zabezpečené cez dva porty M12. Bez problémov sú možné aj väčšie aplikácie s vysokou spotrebou energie či multikamerové aplikácie.

Budúcnosť bez skriňových rozvádzačov

Správnym krokom je úplne vynechať skriňový rozvádzač a automatizačné funkcie zrealizovať podľa potreby v poli. Spoločnosť Murrelektronik vyvinula takýto systém s Vario-X. Skladá sa platformy a hardvérového modulu, ktorý preberá funkcie skriňového rozvádzača a prináša ich priamo k stroju. V odolnom vodotesnom a prachotesnom kryte je zabudované napájanie napätím, riadenie, sieťové prepínače, bezpečnostná technika a V/V moduly. Snímače a riadiace systémy v prevádzke sú tak ešte flexibilnejšie.

Simon Knapp
Solution Manager Machine Vision

Louis Stadel
Industry Development Manager Logistics

Murrelektronik Slovakia s.r.o.
info@murrelektronik.sk
