Klávesnice radu 09 pochádzajú z ponuky EAO, uznávaného švajčiarskeho výrobcu špecializujúceho sa na odolné prvky pre rozhrania a ovládače. Ako väčšina produktov dodávateľa, aj tieto produkty sú prispôsobené aplikáciám v doprave a automatizácii. Hlavnou výhodou tohto radu riešení je možnosť ich prispôsobenia výmenou klávesov a jednoduchosť inštalácie. Vďaka týmto vlastnostiam môžu byť klávesnice 09 úspešne použité ako komponenty v individuálnych projektoch, ako aj v sériovo vyrábaných zariadeniach.
Plastové klávesnice

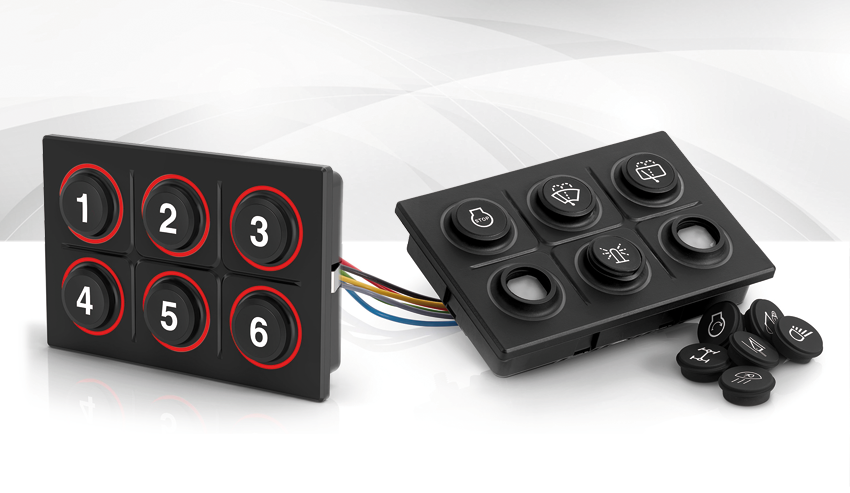

Klávesnice série 09 dostupné z katalógu TME patria medzi základné verzie produktov. Majú šesť monostabilných (uzatvorenie obvodu po stlačení) spínačov. Sú vybavené kontaktmi so zaťažiteľnosťou 0,03 A pre 12 V alebo 24 V DC (v závislosti od modelu). Každé tlačidlo má svoj vlastný 16-pinový konektor umiestnený na zadnej strane tela. V ponuke sú verzie napájané prostredníctvom konektora alebo externého zdroja (so súborom zástrčiek do zásuviek v rôznych svetových štandardoch). Na aktiváciu tlačidla je potrebná sila približne 6,5 N, čo zabraňuje jeho náhodnému stlačeniu, no zároveň zaisťuje optimálny komfort používania.
Treba podotknúť, že prezentované klávesnice patriace do radu BASIC majú monochromatické (červené) podsvietenie kruhu okolo tlačidla a biele podsvietenie symbolu umiestneného na jeho čelnej strane.
Klávesnica je umiestnená v puzdre s rozmermi cca 115 x 77 x 26 mm. Je určená na montáž do panelu, teda na „zapustenie“ do otvoru vytvoreného v paneli. Zabudované tlačidlá dosahujú vďaka tesneniam chrániacim okraj rámu a klávesy triedu tesnosti IP67 (spredu). To znamená, že sú nielen odolné proti prachu a poveternostným vplyvom, možno ich aj umývať vysokotlakovým prúdom vody (čo bude dôležité, ak je klávesnica inštalovaná napr. mimo kabíny vozidla na obsluhu žeriavu, ovládačov, resp. iných mechanizmov). Modul je odolný proti nárazom s energiou 2 jouly, čo ho radí do triedy ochrany proti nárazom IK07.
Montážne náradie
Dosiahnutie úplnej tesnosti klávesnice vyžaduje správnu inštaláciu samotných klávesov. Spoločnosť AEO pripravila na tento účel špeciálne náradie. Má zaoblené hrany, vďaka čomu je bezpečné pri utesnení otvoru, v ktorom je tlačidlo namontované. Špeciálny profil hrotu uľahčuje montáž aj demontáž klávesnice. Spôsob vloženia klávesov je znázornený na videu nižšie (upozorňujeme, že vo videu je použitý viacfarebný variant klávesnice, ktorý nie je uvedený v tomto článku).
Dostupné klávesy
Základom „všestrannosti“ klávesníc radu 09 je možnosť použitia ľubovoľných zvolených klávesov. Výrobca preto poskytuje širokú škálu týchto prvkov označených bežne rozpoznateľnými symbolmi. Za zmienku stojí, že sú vyrobené sčernením bieleho priesvitného plastu, takže piktogramy zostávajú viditeľné aj pri neaktívnom LED podsvietení, napr. pri dennom svetle alebo v osvetlení kabíny.
ISO 7000
AEO vyrába tlačidlá, ktorých symboly opisuje norma ISO 7000. Ide o štandardizované piktogramy používané vo vozidlách po celom svete (symboly ručnej brzdy, stieračov, smerových svetiel atď.). Vďaka nim tak možno napríklad vytvoriť individuálny panel v kokpite vozidla, samostatný ovládač pre niektoré jeho funkcie alebo danú klávesnicu použiť vo fáze prototypovania.
Kabínové
Kľúče so štandardizovanými symbolmi zahŕňajú tlačidlá s medzinárodne rozpoznateľnými piktogramami týkajúcimi sa funkcií a zariadení v kabíne vozidla (vyhrievanie sedadiel/interiéru/okna, klimatizácia atď.).
Napájanie
Hoci klávesnice série 09 nemajú kontakty umožňujúce priame ovládanie záťaže, vo väčšine aplikácií sa využijú ako rozhranie ovládajúce činnosť obvodov s vyššími prúdovými možnosťami. Aj preto výrobca dodáva tlačidlá so symbolmi indikujúcimi zapnutie, prepnutie do režimu uspania atď.
Riadenie
Na implementáciu ovládačov (napr. žeriavov) možno použiť tlačidlá so šípkami a inými smerovými symbolmi.
Číslice
Najuniverzálnejšie tlačidlá EAO majú číselné označenie (0 – 9), ktorým možno pomocou jednoduchého návodu priradiť ľubovoľnú opísanú funkciu, a to bez straty čitateľnosti rozhrania.
Iné
Okrem predstavených klávesov výrobca pripravil aj množstvo bežne rozpoznateľných symbolov, ako napríklad tlačidlo so symbolom informácií, telefónu, svetelnej signalizácie atď. Všetky dostupné verzie tlačidiel (s fotografiami zobrazujúcimi symboly) sú uvedené v našom katalógu.
Text spracovala spoločnosť Transfer Multisort Elektronik, Sp. z o. o.
