Podľa požiadavky STN (ČSN) 33 2000-7-710: „v zdravotníckom priestore skupiny 2 sa musí v prípade jednej poruchy zabrániť úplnému prerušeniu dodávky elektriny“.

Napájacie zdroje pre citlivé zariadenia používané v zdravotníckych zariadeniach skupiny 2 musia fungovať bezpečne a spoľahlivo aj pri poruchách. Hlavnými prostriedkami na dosiahnutie tohto cieľa sú dva redundantné napájacie zdroje a zdravotnícke izolované sústavy.

To sa typicky vzťahuje k priestorom AIM (JIS, NIP, ARO…), operačných sál a pod. a k ich rozvádzačom alebo nadradeným distribučným rozvádzačom v bezprostrednej blízkosti.

ATICS®

Bender ATiCS sú jediné automatické prepínače sietí určené a plne zodpovedajúce normám na zabezpečenie napájania v zdravotníctve; ich technické prednosti oproti všetkým prepínačom ďalších výrobcov sú nielen systémové (Bender), ale predovšetkým maximálne zamerané na zabezpečenie nepretržitej dodávky energie aj pri najnáročnejších a deštruktívnych poruchových stavoch v sieti.
Preto automatické prepínače Bender ATiCS ako jediné na trhu(!):

  • sú vybavené všetkými kľúčovými ochranami pre zaistenie správneho prepnutia a pokračujúceho napájania aj v medzných situáciách;
  • vyhovujú striktným požiadavkám noriem pre elektroinštalácie v zdravotníckych zariadeniach, kde preto nemajú alternatívu;
  • majú rozsiahle možnosti nastavenia, monitorovania a systémových požiadaviek podľa aplikácie; vrátane úplnej systémovej komunikácie Bender.

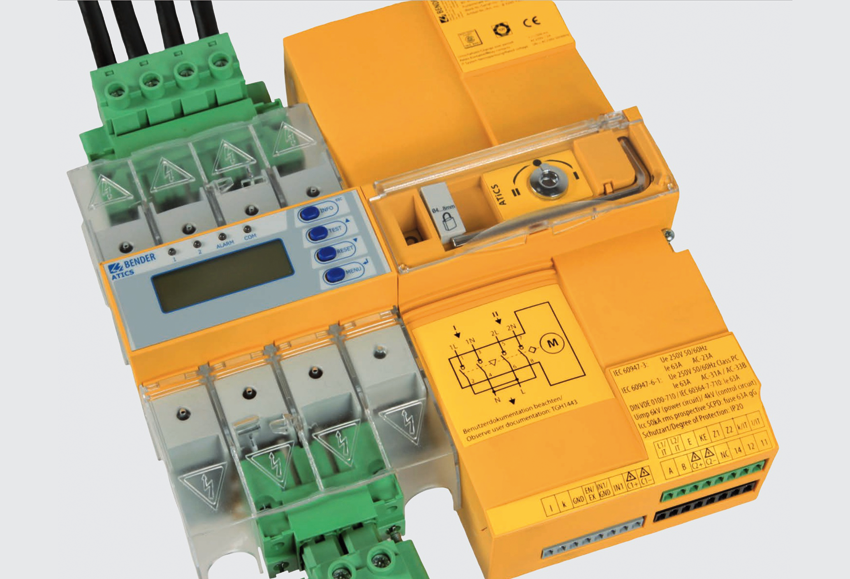

Prepínacie zariadenia ATICS® zaisťujú všetky funkcie na prepínanie medzi dvoma nezávislými zdrojmi napájania a na monitorovanie nezapojených zdrojov napájania. Výkonová časť a elektronický systém integrovaný v jednom kompaktnom kryte umožňujú priestorovo úspornú inštaláciu do príslušného rozvádzača, zjednodušujú zapojenie a znižujú poruchový potenciál. Pre zaistenie maximálnej dostupnosti bol systém ATICS® navrhnutý v prísnom súlade so smernicami pre funkčnú bezpečnosť.

Konektory na všetkých pripojovacích vodičoch v kombinácii s voliteľným bypassovým spínačom umožňujú testovať ATICS® bez prerušenia napájania. Pri servisných prácach je možné prístroj opraviť alebo vymeniť bez prerušenia napájania. ATICS® výrazne zvyšuje úroveň bezpečnosti najmä na jednotkách intenzívnej starostlivosti a na operačných sálach.

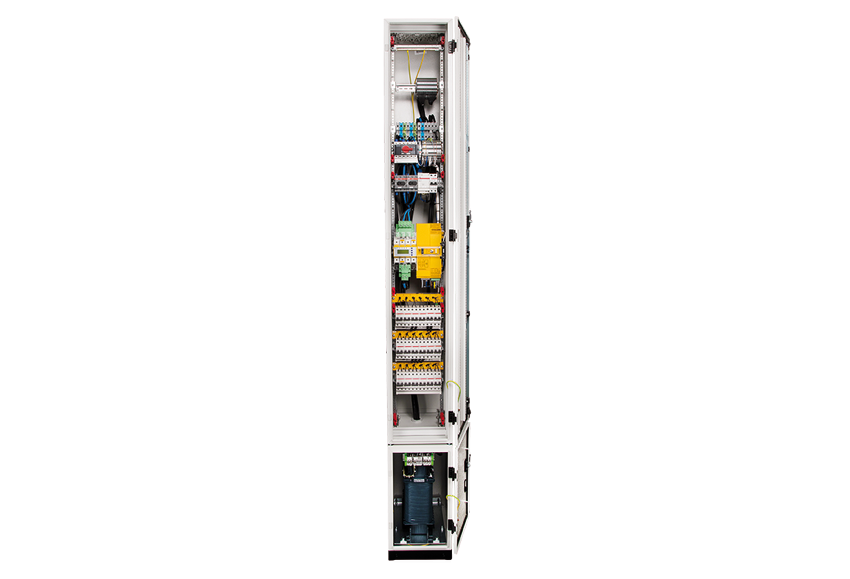

Príklad ATICS-2-..-ISO-400

Toto 2-pólové prepínacie zariadenie ATiCS, s verziami 63 a 80 A, má okrem vyššie uvedených vlastností aj nasledujúce veľmi užitočné výhody:

kompaktné prevedenie s plnohodnotným strážcom izolácie;

prepínacia schopnosť 400 V*; čo znamená, že z neho možno s výhodou napájať aj ZIS s ochrannými oddeľovacími transformátormi 400 V/230 V.
(* poznámka: riadiaca jednotka tohto zariadenia potrebuje 230 V, nemožno napájať 400 V).

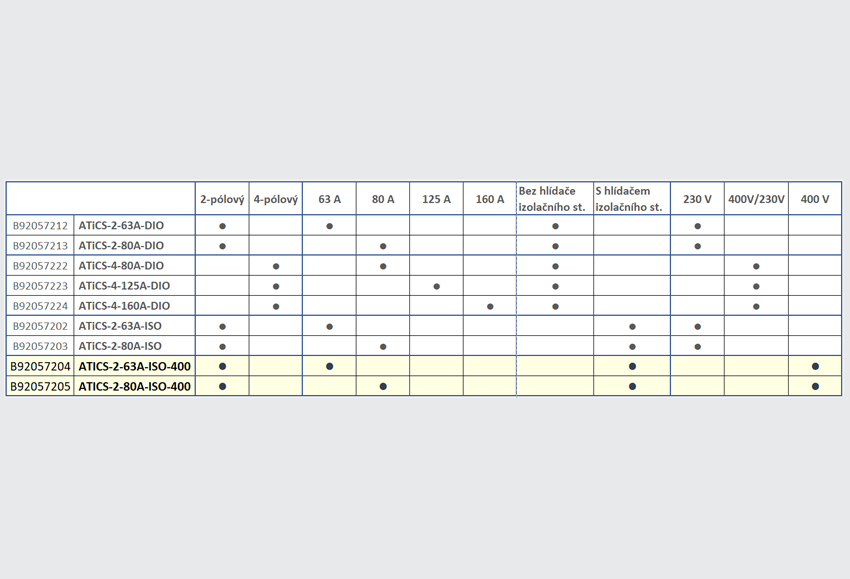

Prepínače ATICS sú dodávané vo verziách:

  • ATICS-2-ISO so strážcom izolácie – verzia 63A, 80A, 230V, 400V
  • ATICS-4-DIO – verzia 80A, 125A, 160A
  • ATICS-2-DIO – verzia 63A, 80A

Systém MEDICS: Prepínacie a monitorovacie jednotky


Bezpečnosť Používateľská prívetivosť Kompaktnosť Efektívnosť
Funkčná bezpečnosť SIL2 podľa IEC 61508 zaručuje ochranu pred nebezpečenstvom poruchy Jednoduchá ovládateľnosť a dokonalý prehľad vďaka prehľadnej štruktúre menu a používateľským pokynom Kompaktný design elektronického systému a spínacích prvkov v jednej skrini Malé nároky na priestor
Neustály seba monitoring elektronického systému a obvodových ciest s automatickým hlásením Správne informácie v správny čas jasné hlásenia prostredníctvom osvetlenej grafiky displeja a zbernice Prepínanie, IT monitorovanie a injektor lokalizačného prúdu v jednej jednotke Skúšky podľa predpisov bez prerušenia napájania
Preventívna bezpečnosť automatickým pripomínaním predpísaných testov Bezpečné ručné prepínanie počas servisu vďaka integrovanému manuálnemu/automatickému režimu s mechanickým blokovaním opätovného spustenia Jednoduché zapojenie vďaka integrovanej konštrukcii Možno ľahko integrovať do existujúcich systémov
Maximálna spoľahlivosť pri prepínaní vďaka
• patentovanému systému prepínania s mechanickým a elektrickým blokovaním
• spínacím kontaktom bez zvarov s ističovým mechanizmom
• necitlivosti na kolísanie napätia alebo vibrácie vďaka stabilnej spínacej polohe a stálym prítlakom kontaktov
• stráženiu skratov		 Kompletná dokumentácia nasledujúcich udalostí
• postupy prepnutia
• testovanie
• zmeny parametrov		 Kompletne pripojiteľný zástrčkovými konektormi Vynikajúce možnosti komunikácie a parametrizácie



 Externý funkčný test alebo výmena bez prerušenia prevádzky voliteľným bypassovým spínačom





Tab. 1 Prehľad výhod prepínacieho zariadenia ATICS®
