Vyššia spoľahlivosť a bezpečnosť vďaka moderným ventilom

Prevádzka spoločnosti Arauco Chemical na výrobu metanolu v argentínskom meste Puerto San Martin používala na reguláciu pary guľové ventily NPS 4 v časti, kde sa pracovalo s poklesom tlaku zo 45 barov na 2 bary a teplotou okolo 590 °C. V zatvorenej polohe sa ventily často zadierali, a preto ich operátori nechávali trvalo otvorené na 15 – 20 % – pre istotu.
Počas výrobnej fázy reformingu sa metán a para premieňajú na syntézny plyn a vznikajúce teplo sa odvádza. Vedúci prevádzky označuje kompresor na syntézny plyn za „jedno zo zariadení, ktoré bolo úzkym miestom celej prevádzky“. Problémy s výkonom ventilov neboli jedinou príčinou vysokej úrovne šumov a vibrácií potrubí, ale pracovníkov prevádzky nútili prehrievať paru viac, ako bolo potrebné. Výsledkom bolo, že do turbíny a kompresora sa dostávalo menej energie, čo ovplyvňovalo celú výrobu závodu.

Spoločnosť Arauco potrebovala pre tieto náročné prevádzkové podmienky podstatne spoľahlivejšie ventily z hľadiska odolnosti proti poruchám a udržania vysokého výkonu. Do úvahy prichádzali ventily Fisher od Emerson Process Management. Preto tím spoločnosti Arauco poslal prevádzkové údaje najbližšiemu lokálnemu partnerovi Emersonu, spoločnosti Valsys.

Riešenie

Na základe posúdenia prevádzkových podmienok a požiadaviek objednávateľa odporučili technici spoločnosti Emerson náhradu za pôvodné ventily v podobe ventilu Fisher – regulačný ventil ED s jedným portom a vyváženým uzáverom s vyvýšenou prírubou 600RF. Tieto ventily majú telo vyrobené z nehrdzavejúcej ocele a ich konštrukčné vyhotovenie dokáže zabrániť deformáciám pri vysokom tlaku a vysokej teplote.

Po konzultáciách s produktovými a odvetvovými odborníkmi z Marshaltownu odporučili technici zo spoločnosti Valsys aj špeciálnu klietku ventilu – Whisper Trim™ III (D3), ktorá dokáže zmierniť úroveň šumu v celom prevádzkovom rozsahu a znížiť aj riziko a vplyv vibrácií. Tesnenie v tvare C vyrobené z materiálu s vysokou tvrdosťou (N07718 zliatina niklu) dokáže odolať vysokej teplote a spĺňa požiadavky normy ANSI V na priesaky pri odstávke.

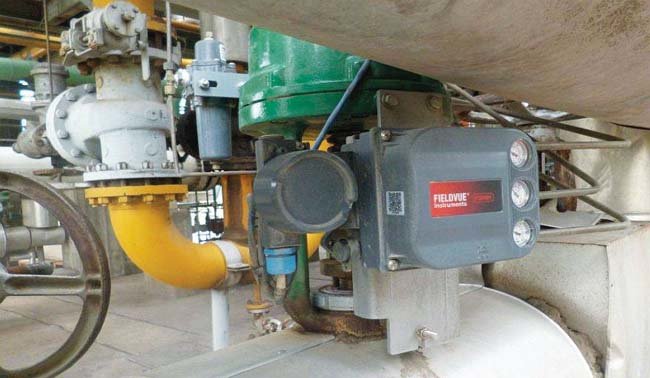

Súčasťou dodávky bol aj dvojčinný akčný člen (pohon) schopný vytvoriť prítlačnú silu až 111 000 N a zabezpečiť presné škrtenie prietoku. Spúšťací tlakovo ovládaný ventil Fisher 377D pridaný k akčnému členu pomôže zabezpečiť bezchybné pneumaticky ovládané uzatváranie. Okrem toho predajný tím odporučil aj inštaláciu digitálneho regulačného ventilu Fisher FIELDVUE™ DVC6200 s funkciou pokročilej diagnostiky. Spolu s už nainštalovaným softvérom ValveLink™ bude možné monitorovať dynamický výkon týchto kriticky dôležitých ventilov. Zabudovaná diagnostika tohto ventilu umožňuje operátorom vykonávať periodické testovanie a generovanie online výstrah týkajúcich sa akýchkoľvek zmien v procese alebo potrebných opráv.

Nové ventily Fisher pracujú spoľahlivo bez akýchkoľvek šumov alebo problémov s vibráciami už viac ako rok. „Na základe našich skúseností môžem potvrdiť, že ak ide o spoľahlivosť a požiadavky týkajúce sa veľkých tlakových zmien, sú ventily Fisher tou najlepšou voľbou,“ uviedol riaditeľ závodu Guillermo Rizzatti.

Dosiahnuté zlepšenia:

vyššia spoľahlivosť a bezpečnosť kritických procesov,
zvýšenie premeny syntézneho plynu na metanol o 1 %,
zvýšenie výroby metanolu o 3 %,
zvýšenie výroby v priemere o 500 000 USD/rok,
udržiavanie regulácie pary v dovtedy nekonzistentnej alebo nestabilnej prevádzke – bez odstávok.

Zdroj: With a Custom Fisher™ Valve, Arauco Chemical Increases Methanol Production by 3 %. [online]. Prípadová štúdia. Emerson Process Management. Citované 19. 6. 2017. Dostupné na: https://www.emerson.com/documents/automation/36490.pdf .
