Dvojnásobný objem

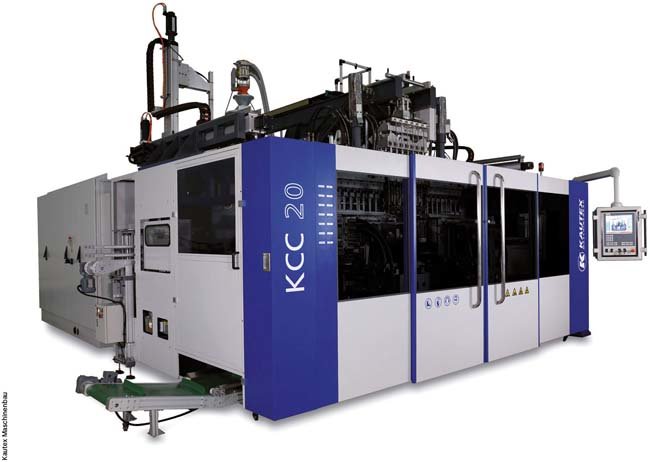

Medzi viacúčelové stroje od spoločnosti Kautex patrí aj séria KCC vyrábaná v čínskom meste Shunde. Zákazníci používajú stroje KCC napríklad v obalovom priemysle alebo v špeciálnych plastikárskych aplikáciách. Kautex ponúka stroje s jednou alebo s dvomi stanicami. Dvojstanicové stroje obsahujú extrudovaciu hlavu s viacerými dýzami, ktoré vkladajú horúci plast do dvoch foriem. Následne plast putuje do vyfukovacích staníc naľavo a napravo od extrudovacej hlavy a do výrobku sa fúka stlačený vzduch. Ďalšie dve stanoviská na stroji potom pripravia hotové výrobky na odobratie. V závislosti od veľkosti a tvaru požadovaného produktu má extrudovacia hlava od jednej do dvanástich dýz alebo dutín.
Keď spoločnosť Shunde Kautex Plastics Technology Co. Ltd., dcérska spoločnosť založená v roku 1995, vyvíjala model KCC20 MK3 (tretiu generáciu KCC), obrátila sa na spoločnosti Bosch Rexroth s náročnou úlohou: potrebovala vo veľmi krátkom čase vyvinúť manipulačný systém pozostávajúci z dvoch chápadiel s lineárnym vedením. Systém mal za úlohu odstrániť hotové výrobky a umiestniť ich na dopravníkový pás, ktorá sa nachádzal za strojom. Toto riešenie od Shunde Kautex, navrhnuté ako voliteľný doplnok, šetrí priestor na oboch stranách, pretože hotové výrobky nie sú umiestňované na dopravníkový pás z ľavej a z pravej strany stroja.
Optimálny dizajn
Ulrich Dreizler, obchodný zástupca spoločnosti Bosch Rexroth z nemeckého mesta Lohre, sa okamžite obrátil na svojich kolegov v Schweinfurte. Dve nemecké prevádzky úzko spolupracovali s kolegami a zákazníkmi v Číne s cieľom rýchlo navrhnúť manipulačný systém. „Výzvou tohto projektu bolo, že sme mali krátky čas na správny a efektívny návrh systému chápadiel,“ spomína U. Dreizler. Pri dimenzovaní musel tím pamätať predovšetkým na dve veci: hmotnosť hotových výrobkov a dynamiku motorov. Dynamika motorov zohrávala dôležitú úlohu, pretože stroj vyrába hotové výrobky, ktoré chápadlá zdvíhajú každých osem sekúnd. Ramená chápadla museli preto spoľahlivo umiestniť hotové výrobky na pás a včas sa vrátiť na žiadanú polohu v procese. Lineárne moduly so systémom guľôčkových koľajníc a pohon s ozubeným kolesom posúvajú systém dopredu a dozadu. Sú navrhnuté tak, aby sa s vysokou presnosťou a rýchlosťou mohli pohybovať aj s ťažkým nákladom.
Rýchle uvedenie do prevádzky
Len čo bol stroj predbežne zmontovaný v Schweinfurte, Bosch Rexroth ho poslal do Číny. Jedným z dôležitých faktorov dodržania časového harmonogramu bola skutočnosť, že v systéme boli vopred vmontované aj energetické vedenia, čo umožnilo spoločnosti Kautex Maschinenbau dokončiť finálnu montáž v závode Shunde vo veľmi krátkom čase. Uvedenie do prevádzky na mieste dokončili do dvanástich hodín. Riadiaci pracovníci spoločnosti Kautex boli s prvými skúškami veľmi spokojní a spoločnosť dokázala predstaviť stroj vrátane nového systému chápadiel na veľtrhu Chinaplast 2016 v Šanghaji.
Zákazníci spoločnosti Kautex požadujú vysokú presnosť a rýchlosť opakovania. U. Dreizler vysvetľuje: „V tomto odvetví nie je zriedkavé, aby tieto stroje bežali 24 hodín denne celý rok. Počas tohto obdobia musia vyrábať rovnaké predmety. To prirodzene kládlo vysoké nároky na presnosť a trvanlivosť komponentov.“
Úspešná premiéra
To bol hlavný dôvod, prečo spoločnosť Shunde Kautex zverila nielen manipulačný systém, ale aj veľkú časť hydrauliky (od ventilov cez čerpadlá až po hydraulické valce) Bosch Rexroth. Napríklad hydraulické valce sú zodpovedné za posun všetkých primárnych osí, za vertikálny pohyb tŕňov a za otváranie a zatváranie foriem.
Po úspešnom prestaví nového stroja KCC20 partneri analyzovali rozsiahle množstvo údajov z prevádzok a vyvinuli ďalšie vylepšenia pre hromadnú výrobu, ktorá teraz prináša ďalšie benefity koncovým zákazníkom.
